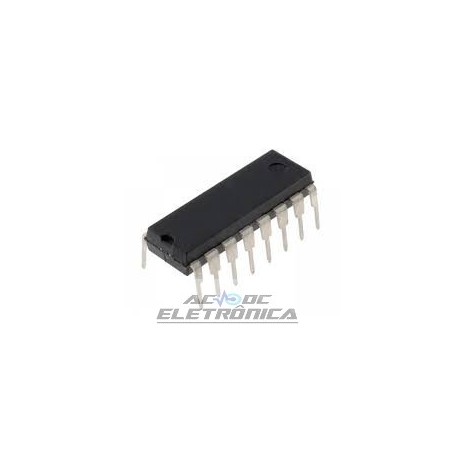

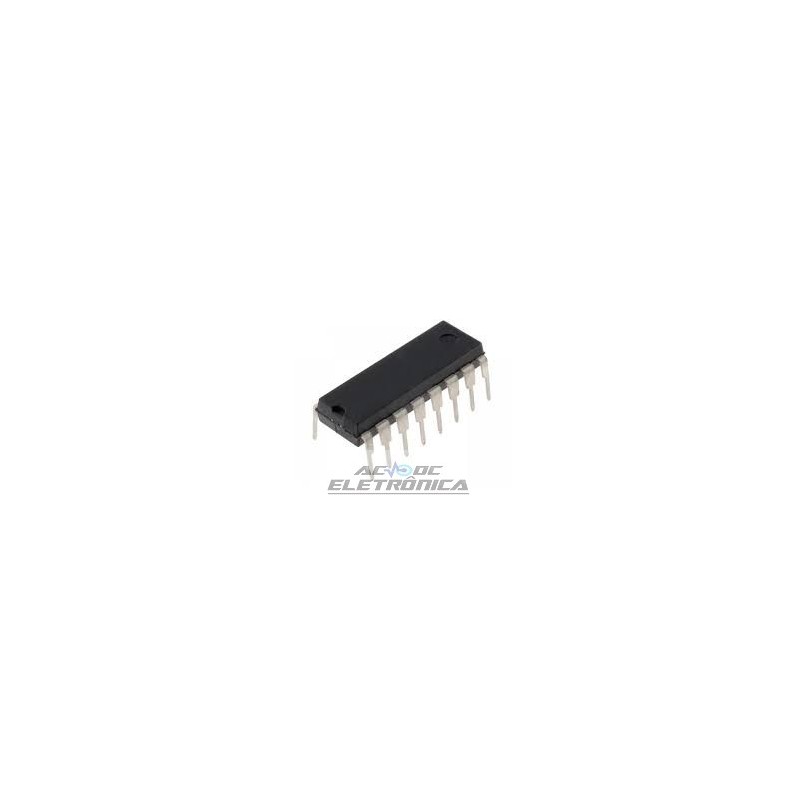

Circuito integrado SG3525

Circuito integrado SG3525

REGULADOR MODULADOR DE LARGURA DE PULSO
. OPERAÇÃO DE 8 A 35 V
. REFERÊNCIA DE 5.1 ??V APARADA PARA ± 1%
. FAIXA DE OSCILADORES DE 100 Hz A 500 KHz
. TERMINAL OSCILLATORSYNC SEPARADO
. CONTROLE DE DELAYTIME AJUSTÁVEL
INÍCIO SOFT-START
. PULSO-POR-PULSESDUTAS
ENTRADA DE BLOQUEIO DE SUBTENSÃO COM
HISTERESE
. TRAVANDO PWM PARA PREVENIR MULTIPLO
PULSOS
. FONTES DUPLAS / SINK DRIVERS
DESCRIÇÃO
O SG3525Aseries de modulador de largura de pulso integrado
circuitos são projetados para oferecer melhor desempenho
e baixou partes externas quando
usado na concepção de todos os tipos de fontes de alimentação de comutação.
A referência de + 5.1 V no chip é ajustada para ±
1% e o intervalo de entrada de modo comum do erro
amplificador inclui a tensão de referência eliminando
resistores externos. Uma entrada de sincronização para o oscilador permite
várias unidades para besveded ou uma única unidade a ser
sincronizado para um relógio externo do sistema. Um único
resistem à TV e aos terminais de
fornecer uma ampla gama de ajuste de tempo morto.
Os dispositivos de fabricação de circuitos pré-instalados e embutidos
com apenas um capacitor de temporização externo necessário. UMA
shutdownterminal controlsboth o circuito de arranque suave
e as etapas de saída, fornecendo instantânea
desligar através da trava PWM com desligamento pulsado,
bem como reciclar soft-start com desligamento mais longo
comandos. Essas funções também são controladas
um subtravesso que mantém as saídas
desligado e o capacitor de partida suave descarregado para
tensões de entrada abaixo do normal. Este circuito de bloqueio inclui aproximadamente 500
mV de histerese para jitterfree
Operação. Outra característica destes circuitos PWM
é uma trava seguindo o comparador. Uma vez
Pulsos PWM foram encerrados por qualquer motivo,
a saída permanecerá desligada durante a duração do período.
A trava é reinicializada com cada pulso de clock. o
estágios de saída são desenhos totem-pólos capazes de
abastecimento ou afundamento em excesso de 200 mA. o
SG3525AoutputstagefeaturesNOR logic, givinga
Saída BAIXA para um estado DESLIGADO
