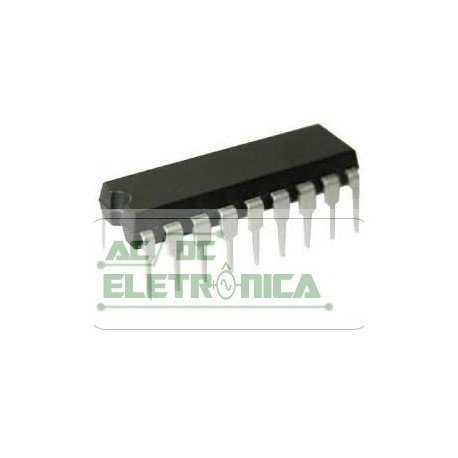

Circuito integrado SG3526

Circuito integrado SG3526

O SG3526 é um circuito integrado de modulador de largura de pulso de alto desempenho destinado a reguladores de comutação de frequência fixa e outras aplicações de controle de energia. As funções incluídas neste IC são uma referência de voltagem compensada por temperatura, oscilador dente de serra, amplificador de erro, modulador de largura de pulso, medição de pulso e lógica de direção e dois altos saídas de totem de corrente ideais para conduzir a capacitância de FETs de potência em altas velocidades. Recursos adicionais de proteção incluem partida suave e bloqueio de subtensão, limitação de corrente digital, inibição de pulso duplo, tempo morto ajustável e um datalatch para medição de pulso único. Todas as portas de controle digital são compatíveis com TTL e série B com CMOS. O projeto de baixa lógica ativa permite conexões fáceis com fio-OR para máxima flexibilidade. A versatilidade desse dispositivo permite a implementação em reguladores de comutação de terminação única ou push-pull que não são transformados ou acoplados a transformadores. O SG3526 é especificado em uma faixa de temperatura de função de 0 ° a + 125 ° C. • Operação de 8,0 V a 35 V • Referência ajustada de 5,0 V ± 1% • Faixa de oscilador de 1,0 Hz a 400 kHz • Saídas de corrente de fonte / dissipador dupla: ± 100 mA • Limite de corrente digital • Tempo morto programável • Bloqueio de subtensão • Medição de pulso único • Partida suave programável • Ampla faixa de limite de corrente do modo comum • Sincronização garantida de 6 unidades
