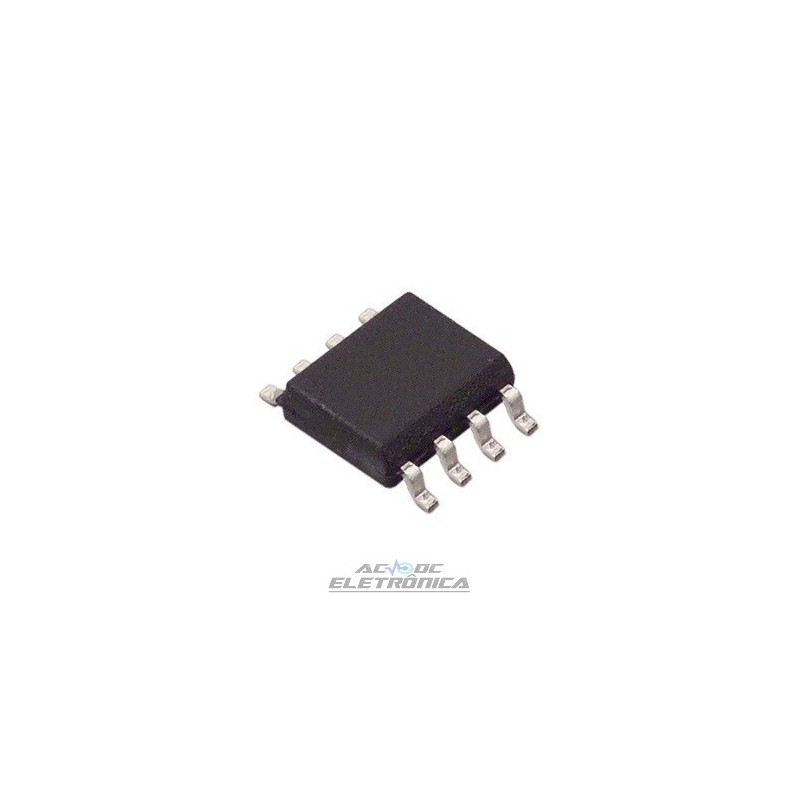

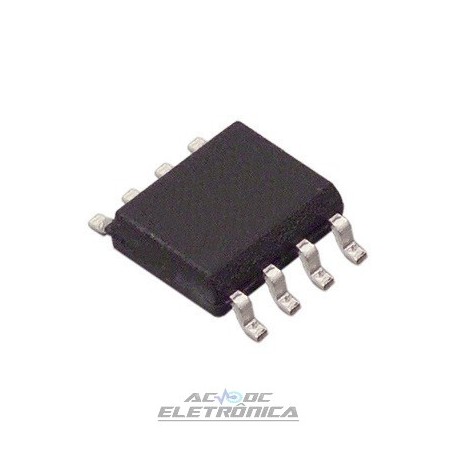

Circuito integrado 93LC56BT SMD SOIC 8- EEPROM

Circuito integrado 93LC56BT 16bit SMD SOIC 8- EEPROM

EEPROM 128x16

Características
• Tecnologia CMOS de baixa potência
• Pino ORG para selecionar o tamanho da palavra para a versão 56C
• organização de 256 x 8 bits "A" ver. dispositivos (sem ORG)
• organização de 128 x 16 bits 'B' ver. dispositivos (não
ORG)
• Ciclos de ERASE / WRITE de tempo livre (incluindo
apagar automaticamente)
• ERAL automático antes da WRAL
• Circuito de proteção de dados ligado / desligado
• E / S serial de 3 fios padrão do setor
• Sinal de status do dispositivo (PRONTO / OCUPADO)
• função LEITURA sequencial
• 1.000.000 ciclos E / W
• Retenção de dados> 200 anos
• faixas de temperatura suportados:
- Industrial (I) -40 ° C a + 85 ° C
- Automotivo (E) -40 ° C a + 125 ° C
Descrição
Os dispositivos da Microchip Technology Inc. 93XX56A / B / C
são serial de baixa voltagem de 2K bits Apagáveis ??eletricamente
PROMs (EEPROM). Dispositivos selecionáveis ??pela palavra, como
o 93AA56C, 93LC56C ou 93C56C são dependentes
em níveis lógicos externos que acionam o pino ORG para definir
tamanho da palavra. Para comunicações dedicadas de 8 bits, o
Dispositivos 93AA56A, 93LC56A ou 93C56A estão disponíveis,
enquanto os dispositivos 93AA56B, 93LC56B e 93C56B
fornecer comunicação dedicada de 16 bits. Avançado
A tecnologia CMOS torna esses dispositivos ideais para baixo
poder, aplicativos de memória não volátil. Todo o
A série 93XX está disponível em pacotes padrão, incluindo PDIP e SOIC de 8 derivações, e embalagem avançada
incluindo MSOP de 8 derivações, SOT-23 de 6 derivações e 8 derivações
Estilo de montagem: SMD / SMT
Pacote / Estojo: SOIC-8
Tamanho da Memória: 2 kbit
Organização: 128 x 16
Tipo de Interface: Serial, 3 fios, Microwire
Tempo de acesso: 250 ns
Retenção de dados: 200 anos
Frequência Máxima do Relógio: 2 MHz
Corrente de suprimento - Máx .: 2 mA
Tensão de Alimentação - Mín: 2,5 V
Tensão de Alimentação - Máx .: 5,5 V
Temperatura Mínima de Operação: - 40 C
Temperatura máxima de operação: + 85 ° C
Marca: Microchip Tecnologia
Umidade sensível: sim
Corrente de suprimento de operação: 500 uA, 100 uA
Tensão de Alimentação Operacional: 2,5 V a 5,5 V
Tipo de produto: EEPROM
