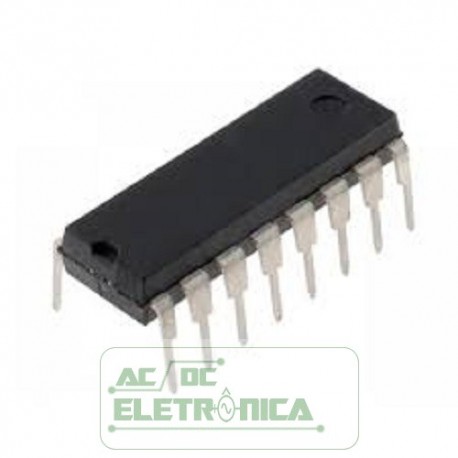

Circuito integrado 10116L - MC10116L

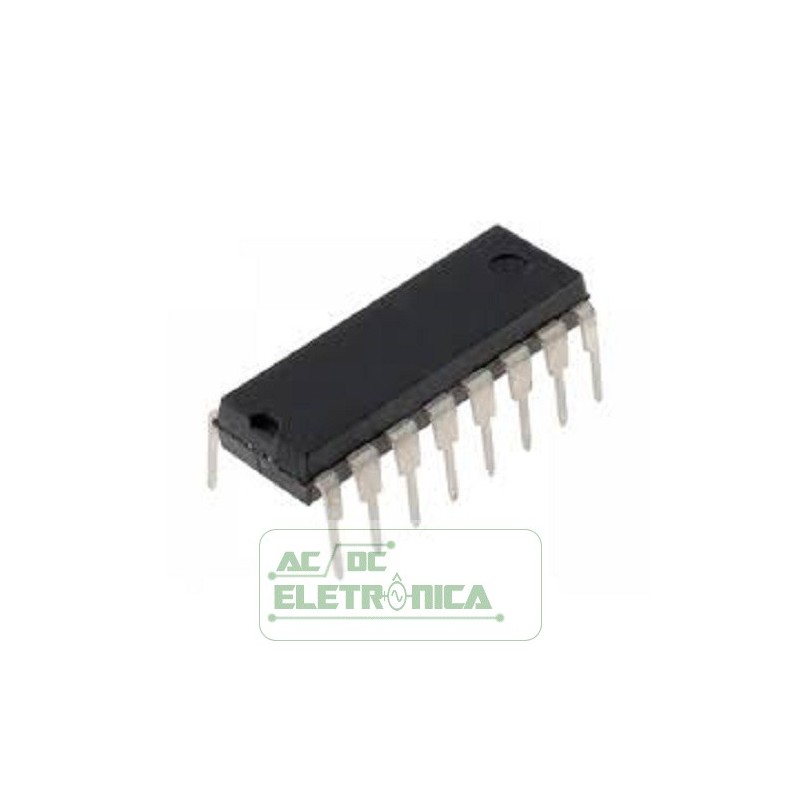

Circuito integrado 10116L - MC10116L
Triple Line Receiver
Receptor de linha tripla
O MC10116 é um amplificador diferencial triplo projetado para uso em
detectar sinais diferenciais em longas filas. O fornecimento de viés de base
(VBB) é disponibilizado no pino 11 para tornar o dispositivo útil como
Gatilho Schmitt ou em outras aplicações em que uma referência estável
tensão é necessária.
Fontes de corrente ativas fornecem ao MC10116 excelentes
rejeição de ruído no modo comum. Se algum amplificador de uma embalagem não for
usado, uma entrada desse amplificador deve ser conectada ao VBB (pino 11)
evitar perturbar a rede de polarização da fonte atual.
Saídas complementares são fornecidas para permitir a condução de par trançado
linhas, para permitir cascata de vários amplificadores em uma cadeia, ou simplesmente
fornecer saídas complementares da função lógica de entrada.
