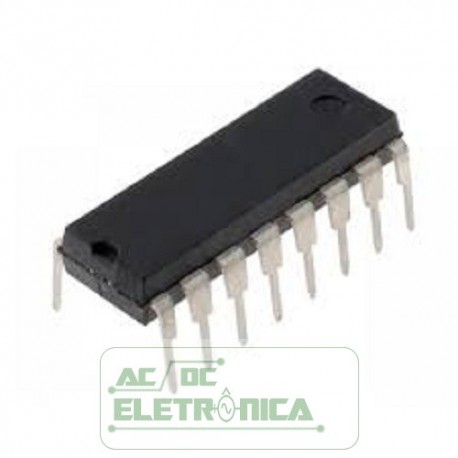

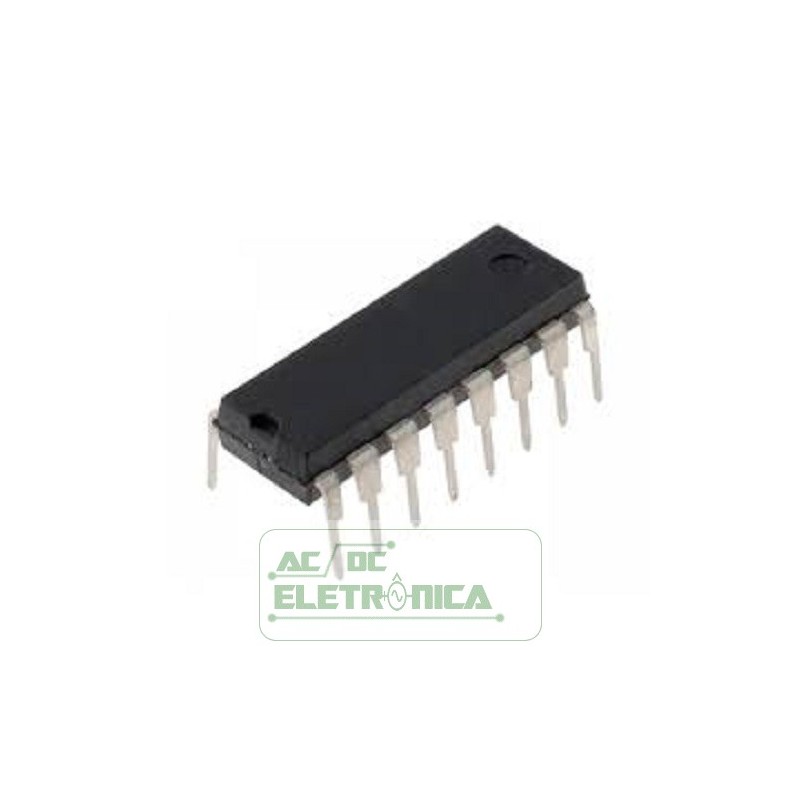

Circuito integrado 10125L - MC10125L

Circuito integrado 10125L - MC10125L

Quad MECL to TTL Translator

O MC10125 é um tradutor quad para interface de dados e sinais de controle
entre a seção MECL e as seções lógicas saturadas dos sistemas digitais. o
O MC10125 incorpora entradas diferenciais e o “totem pole” Schottky TTL
saídas. Entradas diferenciais permitem o uso como um tradutor inversor / não inversor
ou como um receptor de linha diferencial. A tensão de referência VBB está disponível no pino 1
para uso em polarização de entrada de extremidade única. As saídas do MC10125 vão para um nível baixo
nível lógico sempre que as entradas forem deixadas flutuando.
Os requisitos de fonte de alimentação são aterrados, +5,0 Volts e –5,2 Volts.
O atraso de propagação do MC10125 é tipicamente 4,5 ns. O MC10125 tem fanout
de 10 cargas TTL. Os níveis de CC são MECL 10.000 pol e Schottky TTL, ou TTL
Fora. Este dispositivo possui uma rejeição de ruído no modo comum de entrada de ± 1,0 Volt.
Uma vantagem deste dispositivo é que as informações no nível MECL podem ser recebidas,
via linhas de pares trançados balanceados, no equipamento TTL. Isso isola o MECL
lógica do ambiente TTL barulhento. Este dispositivo é útil em computadores,
instrumentação, controladores periféricos, equipamentos de teste e
sistema de comunicação
