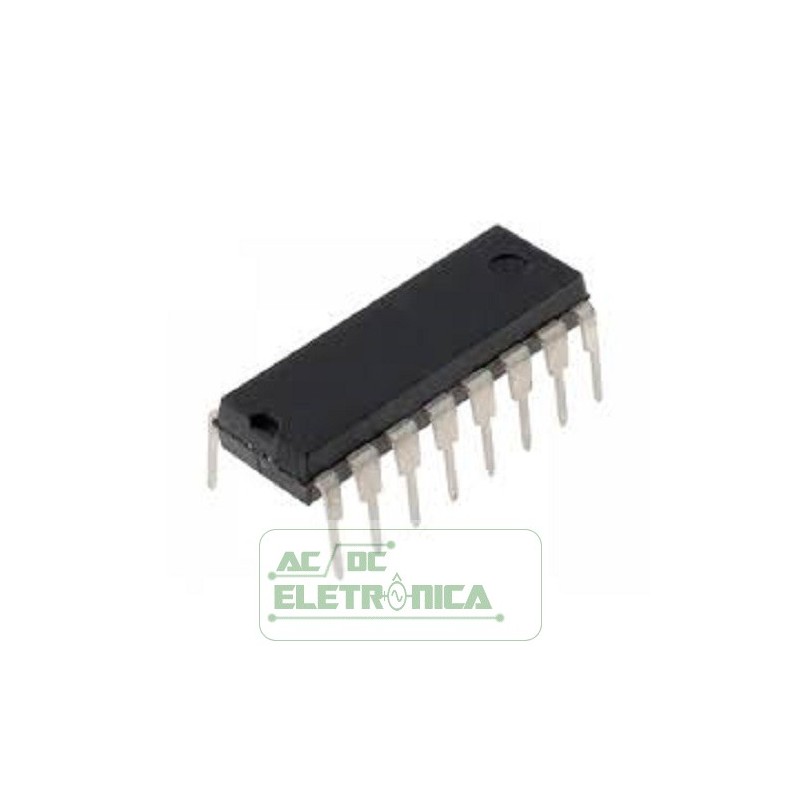

Circuito integrado 10131 - MC10131

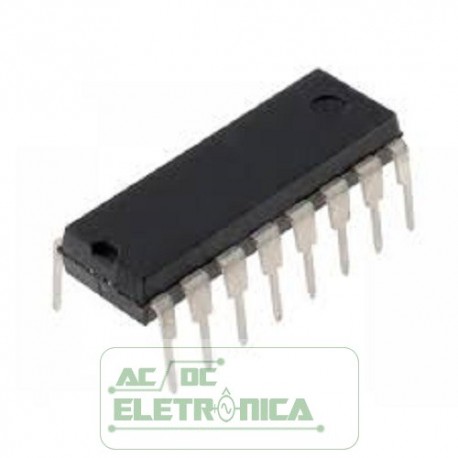

Circuito integrado 10131 - MC10131
dual master–slave type D flip–flop. Asynchronous
O MC10131 é um flip-flop duplo tipo mestre-escravo D. Conjunto assíncrono (S)
e Reset (R) substituem as entradas Clock (CC) e Clock Enable (CE). Cada flip-flop
pode ser sincronizado separadamente, mantendo o relógio comum no estado baixo e
usando as entradas de habilitação para a função de relógio. Se o relógio comum deve ser
usada para registrar o flip-flop, as entradas Clock Enable devem estar no estado baixo. Dentro
Nesse caso, as entradas de habilitação desempenham a função de controlar o comum
relógio.
Os estados de saída do flip-flop mudam na transição positiva do
relógio. Uma alteração nas informações presentes na entrada de dados (D) não afetará a
informações de saída em qualquer outro momento devido à construção principal do escravo
