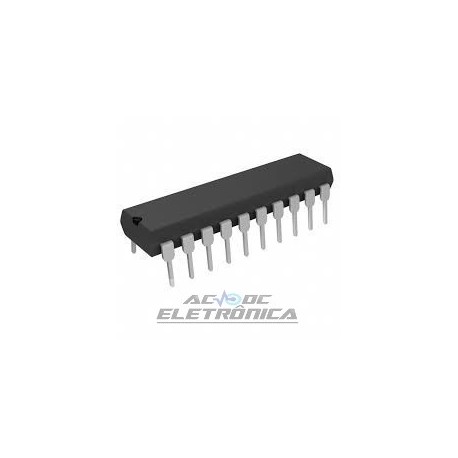

Circuito integrado SN74HC574

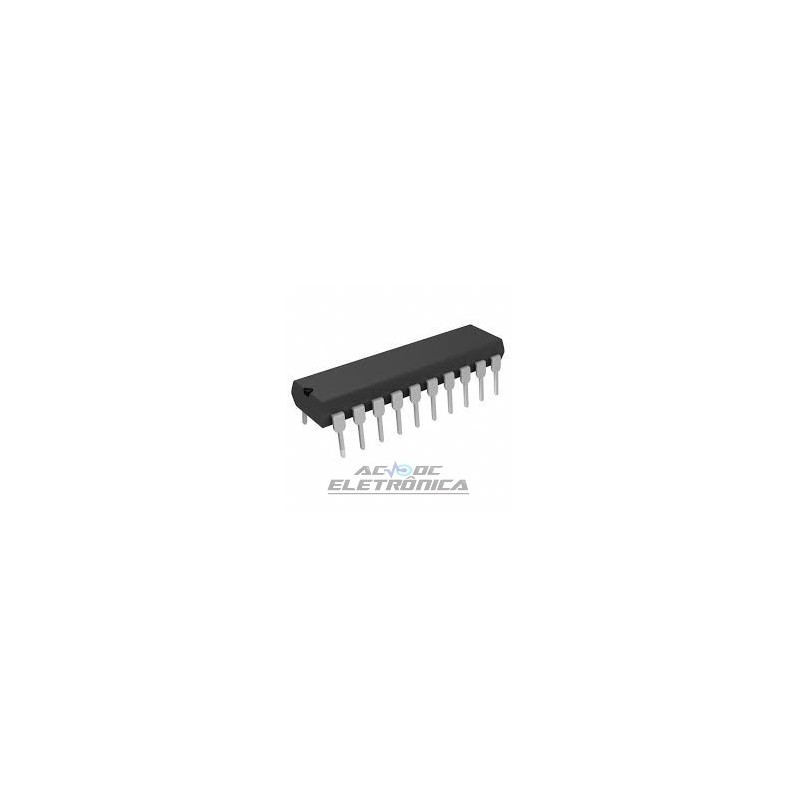

Circuito integrado SN74HC574 DIP

OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS
WITH 3-STATE OUTPUTS
Estes flip-flops tipo D acionados por borda octal
apresentam saídas de 3 estados projetadas especificamente para
condução de ônibus. Eles são particularmente adequados para
implementando registradores de buffer, portas de E / S,
drivers de barramento bidirecionais e registros de trabalho.
Os oito flip-flops inserem dados no baixo para o alto
transição da entrada do relógio (CLK).
Uma entrada de habilitação de saída (OE) com buffer pode ser usada
colocar as oito saídas em uma lógica normal
estado (níveis lógicos altos ou baixos) ou
estado de alta impedância. Na alta impedância
estado, as saídas nem carregam nem acionam o barramento
linhas significativamente. O estado de alta impedância e
maior acionamento fornece a capacidade de acionar o barramento
linhas sem componentes de interface ou pullup.
