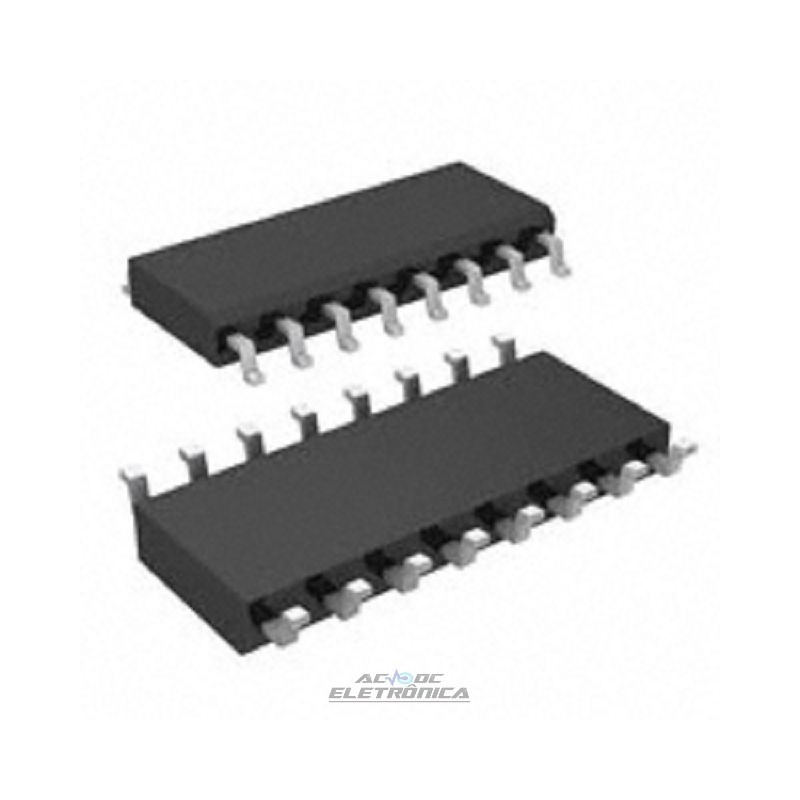

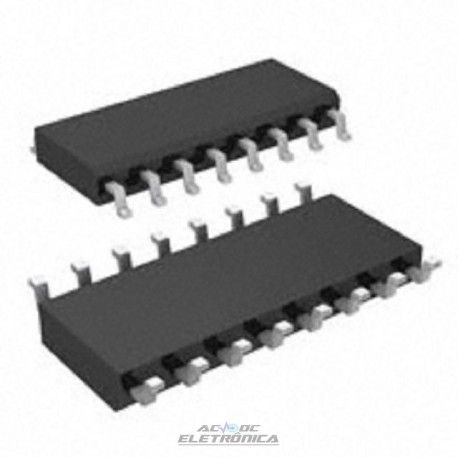

Circuito integrado SN74HC595 SMD

Circuito integrado SN74HC595 SMD

8-BIT SHIFT REGISTERS WITH 3-STATE OUTPUT REGISTERS
CARACTERÍSTICAS
• Entrada Serial de 8 Bits, Deslocamento Paralelo
• Ampla faixa de tensão operacional de 2 V a 6 V
• Saídas de 3 estados de alta corrente podem conduzir até
15 cargas LSTTL
• Baixo consumo de energia: 80 mA (máximo) ICC
• tpd = 13 ns (Typ)
• Drive de Saída de ± 6 mA a 5 V
• Corrente de entrada baixa: 1 mA (máx.)
• Registrador de turno tem limpeza direta
SUPORTA A DEFESA, AEROESPACIAL,
E APLICAÇÕES MÉDICAS
• Linha de Base Controlada
• Um site de montagem / teste
• um site de fabricação
• Disponível em Militar (–55 ° C / 125 ° C)
Faixa de temperatura (1)
• Ciclo de Vida do Produto Estendido
• Notificação de alteração de produto estendida
• Rastreabilidade do produto
(1) faixas de temperatura adicionais disponíveis - entre em contato com a fábrica
DESCRIÇÃO
O SN74HC595 contém um registrador de deslocamento de saída paralela de 8 bits que alimenta um registrador de armazenamento tipo D de 8 bits.
O registrador de armazenamento tem saídas paralelas de 3 estados. Relógios separados são fornecidos para o turno e armazenamento
registo. O registrador de deslocamento tem uma entrada SRCLR (direct overriding clear), entrada serial (SER) e saídas seriais para
em cascata. Quando a entrada de habilitação de saída (OE) é alta, as saídas estão no estado de alta impedância.
Tanto o relógio de registro de deslocamento (SRCLK) quanto o relógio de registro de armazenamento (RCLK) são ativados por borda positiva. Se ambos
os relógios são conectados juntos, o registrador de deslocamento sempre é um pulso de clock à frente do registrador de armazenamento.
