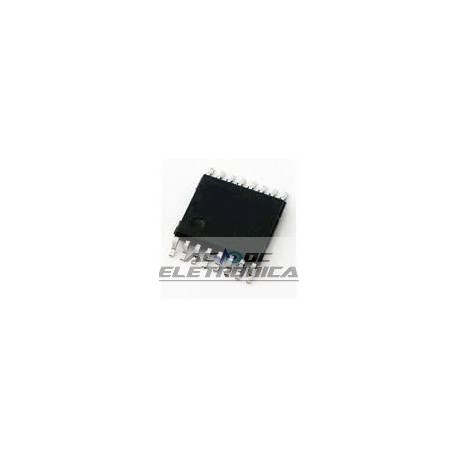

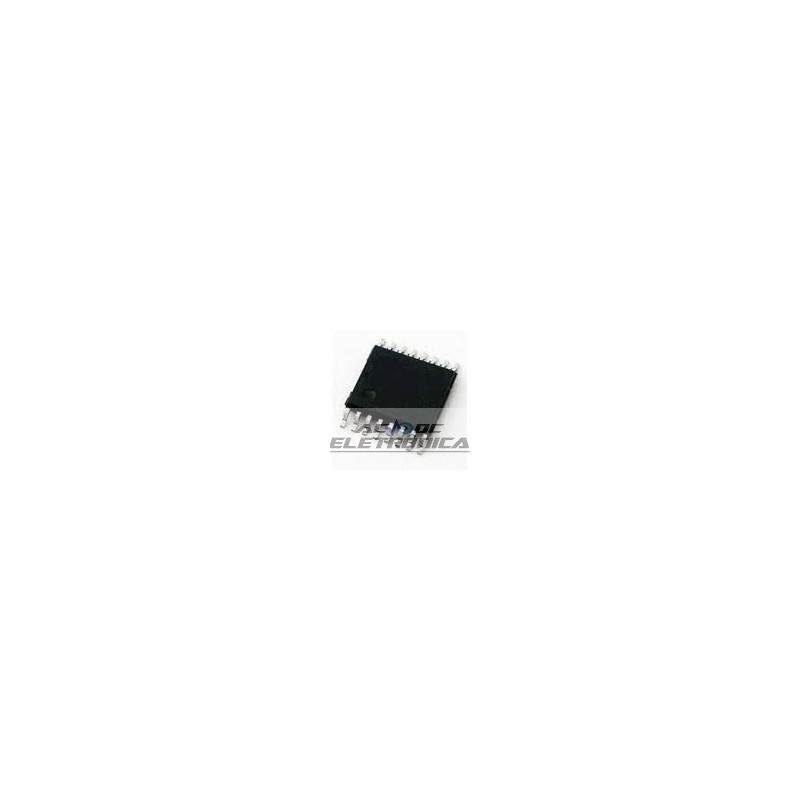

Circuito integrado SN74HC595WH - SMD

Circuito integrado SN74HC595WH - SMD

8-Bit Shift Registers with Output LatchesS
Descrição geral
O registrador de deslocamento de alta velocidade MM74HC595 utiliza
avançada tecnologia CMOS de porta de silício. Este dispositivo possui
a imunidade de alto ruído e baixo consumo de energia
circuitos integrados CMOS padrão, bem como os
capacidade de conduzir 15 cargas LS-TTL.
Este dispositivo contém um registrador de deslocamento serial-in de 8 bits
que alimenta um registrador de armazenamento tipo D de 8 bits. O armazenamento
registrador tem 8 saídas 3-STATE. Relógios separados são
fornecido tanto para o registrador de deslocamento quanto para o registrador de armazenamento.
O registrador de deslocamento tem uma entrada serial, clara e direta
e pinos de saída serial (padrão) para cascata. Tanto o
registrador de deslocamento e registro de armazenamento usam trigger de borda positiva
relógios. Se ambos os relógios estiverem conectados juntos,
o estado do registro de deslocamento será sempre um pulso de clock à frente
o registro de armazenamento.
A família lógica 74HC é compatível com velocidade, função e pinagem
com a família lógica 74LS padrão. Todas as entradas são
protegidos de danos devido a descargas estáticas por
grampos de diodo para VCC e terra.
Características
¦ Corrente quiescente baixa: máximo de 80 µA (Série 74HC)
¦ Corrente de entrada baixa: 1 µA no máximo
¦ Registrador de deslocamento serial-in de 8 bits e saída paralela com armazenamento
¦ Ampla faixa de tensão de operação: 2V - 6V
¦ Em cascata
¦ O registrador de deslocamento tem clara direta
¦ Frequência de deslocamento garantida: DC a 30 MHz
