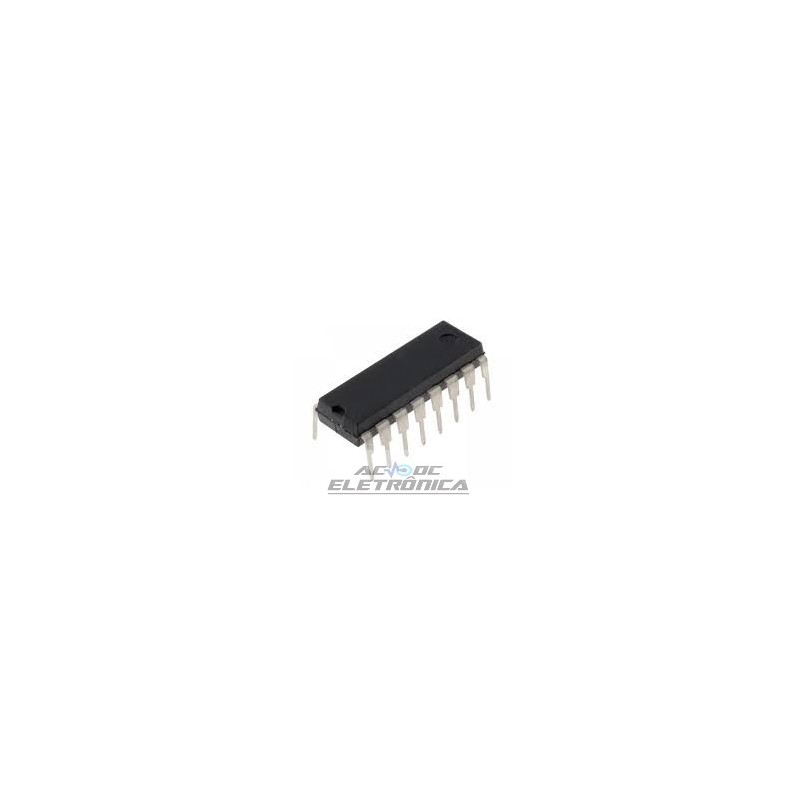

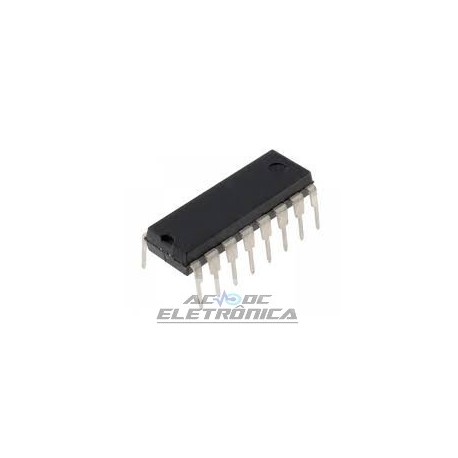

Circuito integrado SN74LS138

Circuito integrado SN74LS138

Decodificador / Demultiplexador
Descrição geral
Estes circuitos fixados Schottky são projetados para serem usados
na decodificação de memória de alto desempenho ou no roteamento de dados
aplicações, exigindo tempos de atraso de propagação muito curtos.
Em sistemas de memória de alto desempenho, esses decodificadores
ser usado para minimizar os efeitos da decodificação do sistema. Quando
usado com memórias de alta velocidade, os tempos de atraso
decodificadores são geralmente menores que o tempo de acesso
a memória. Isso significa que o atraso efetivo do sistema
introduzido pelo decodificador é insignificante.
O DM74LS138 decodifica uma das oito linhas, com base em
as condições nas três entradas de seleção binária e
três permitem entradas. Dois ativo-baixo e um ativo-alto
permitir entradas reduzem a necessidade de portas ou inversores externos
quando se expande. Um decodificador de 24 linhas pode ser implementado
sem inversores externos e um decodificador de 32 linhas
requer apenas um inversor. Uma entrada de ativação pode ser usada como
uma entrada de dados para aplicações de demultiplexação.
O DM74LS139 compreende duas linhas separadas de duas linhas para quatro linhas
decodificadores em um único pacote. A ativação baixa ativa
entrada pode ser usada como uma linha de dados em aplicações de demultiplexação.
Todos esses decodificadores / demultiplexadores apresentam
entradas, apresentando apenas uma carga normalizada à sua
o circuito. Todas as entradas estão presas com alto desempenho
Diodos de Schottky para suprimir o toque de linha e simplificar o sistema
desenhar.
Características
¦ Projetado especificamente para alta velocidade:
Descodificadores de memória
Sistemas de transmissão de dados
¦ DM74LS138 3-para-8-line decodificadores incorpora 3 habilitar
entradas para simplificar a cascata e / ou a recepção de dados
¦ DM74LS139 contém duas linhas independentes de 2 a 4
decodificadores / demultiplexadores
¦ Schottky preso por alto desempenho
¦ Atraso de propagação típico (3 níveis de lógica)
DM74LS138 21 ns
DM74LS139 21 ns
¦ dissipação de energia típica
DM74LS138 32 mW
DM74LS139 34 mW
