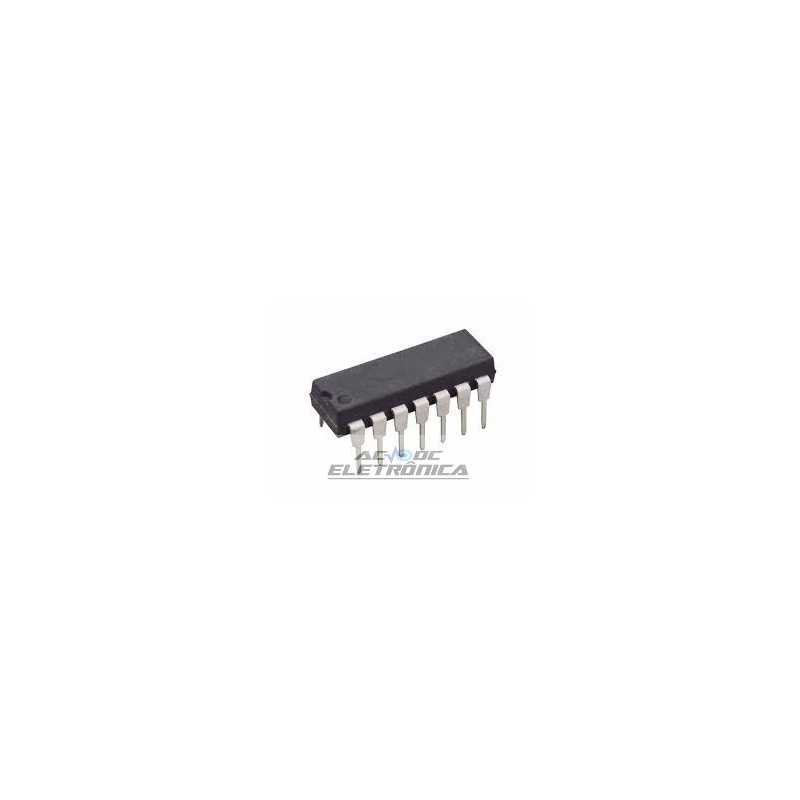

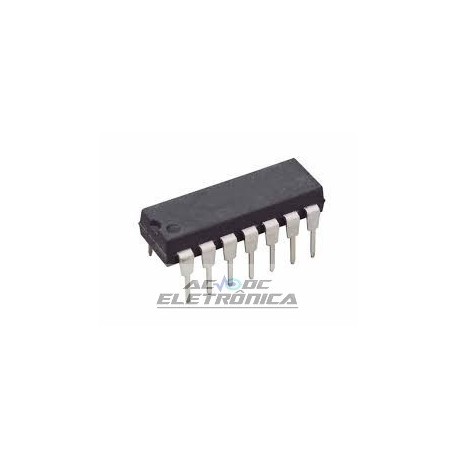

Circuito integrado SN74LS293

Circuito integrado SN74LS293

DECADE COUNTER; 4-BIT BINARY COUNTER
O SN54 / 74LS290 e o SN54 / 74LS293 são do tipo ripple de alta velocidade de 4 bits
contadores particionados em duas seções. Cada contador tem uma seção de divisão por dois
e uma seção de divisão por cinco (LS290) ou divisão por oito (LS293)
que são acionados por uma transição HIGH-TO-LOW nas entradas do relógio. Cada
seção pode ser usado separadamente ou amarrados juntos (Q para CP) para formar BCD,
Contadores bi-quirais ou modulo-16. Ambos os contadores têm um gated de 2 entradas
Master Reset (Clear), e o LS290 também possui um Master Set controlado por 2 entradas
(Pré-ajuste 9).
• Versões de pino de alimentação de canto da LS90 e LS93
• Baixo consumo de energia . . . Tipicamente 45 mW
• altas taxas de contagem. . . Normalmente 42 MHz
• Escolha de modos de contagem. . . BCD, Bi-Quinary, Binary
• Diodos de pinça de entrada limitam efeitos de terminação de alta velocidade
