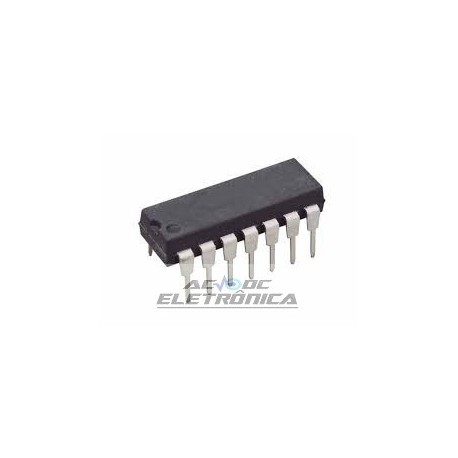

Circuito integrado SN74LS393

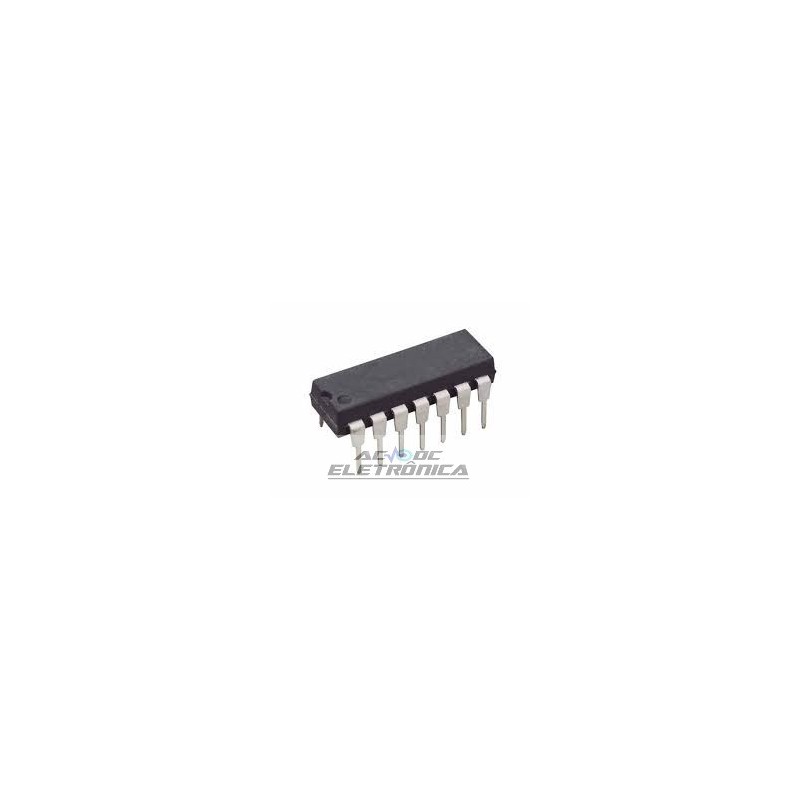

Circuito integrado SN74LS393

DUAL DECADE COUNTER; DUAL 4-STAGE BINARY COUNTER
O SN54 / 74LS390 e o SN54 / 74LS393 contêm um par de alta velocidade
Contadores de ondulação de 4 estágios. Cada metade do LS390 é particionada em um
seção dividir por dois e uma seção dividir por cinco, com uma entrada de relógio separada
para cada seção. As duas seções podem ser conectadas para contar no 8.4.2.1
Código BCD ou eles podem contar em uma seqüência de biquini para fornecer uma onda quadrada
(Ciclo de trabalho de 50%) na saída final.
Cada metade do LS393 opera como um divisor binário Modulo-16, com o último
três estágios desencadeados de forma ondulada. Tanto no LS390 como no LS393,
os flip-flops são acionados por uma transição HIGH-LOW de suas entradas CP.
Cada metade de cada tipo de circuito tem uma entrada Master Reset que responde a um
Sinal ALTO, forçando todas as quatro saídas para o estado LOW.
• Versões duplas do LS290 e LS293
• LS390 tem relógios separados permitindo ÷ 2, ÷ 2,5, ÷ 5
• Limpar assíncrono individual para cada contador
• Freqüência Máxima Típica de Contagem de 50 MHz
• Os Diodos de Braçadeira de Entrada Minimizam os Efeitos de Terminação de Alta Velocidade
