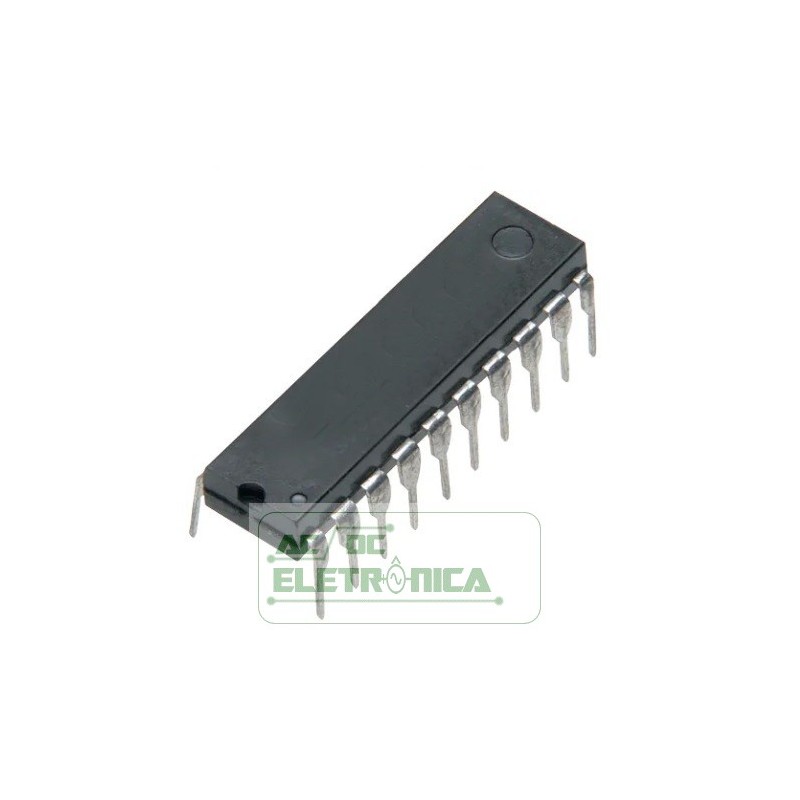

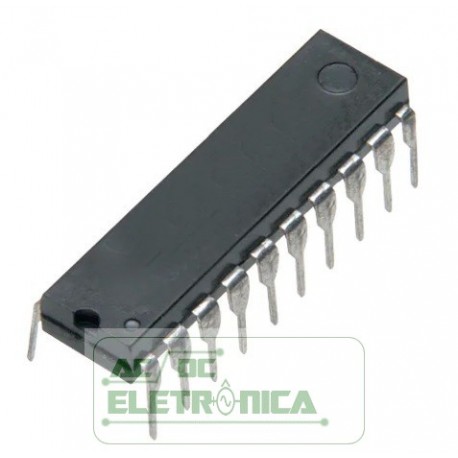

Circuito integrado SN74ALS573BN - DIP

Circuito integrado SN74ALS573BN - DIP

CARACTERÍSTICAS
• 74ALS573B é a versão com pinagem lateral do 74ALS373
• 74ALS574A é a versão com pinagem lateral do 74ALS374
• Entradas e saídas no lado oposto do pacote permitem interface fácil para microprocessadores
• Útil como porta de entrada ou saída para microprocessadores
• Saídas de 3 estados para interface de barramento
• Comum habilitação de saída
•74ALS563A e 74ALS564A são versões invertidas de 74ALS573 Band 74ALS574A respectivamente.

DESCRIÇÃOO
74ALS573B é uma trava transparente octal acoplada a oito dispositivos de saída de 3 estados. As duas seções do dispositivo são controladas independentemente pelas portas de controle de habilitação (E) e habilitação de saída (OE).
O 74ALS573B é funcionalmente idêntico ao 74ALS373, mas possui configuração de pinagem externa para facilitar o layout da placa de PC e permitir fácil interface com microprocessadores. As entradas D são transferidas para as saídas de trava quando a entrada habilitada (E) é alta. A trava permanece transparente para a entrada de dados enquanto E é alto e armazena os dados que estão presentes um tempo de configuração antes da transição de habilitação de alto para baixo.
O 74ALS574A é funcionalmente idêntico ao 74ALS374, mas possui configuração de pinagem externa para facilitar o layout da placa de PC e permitir interface fácil com microprocessadores
