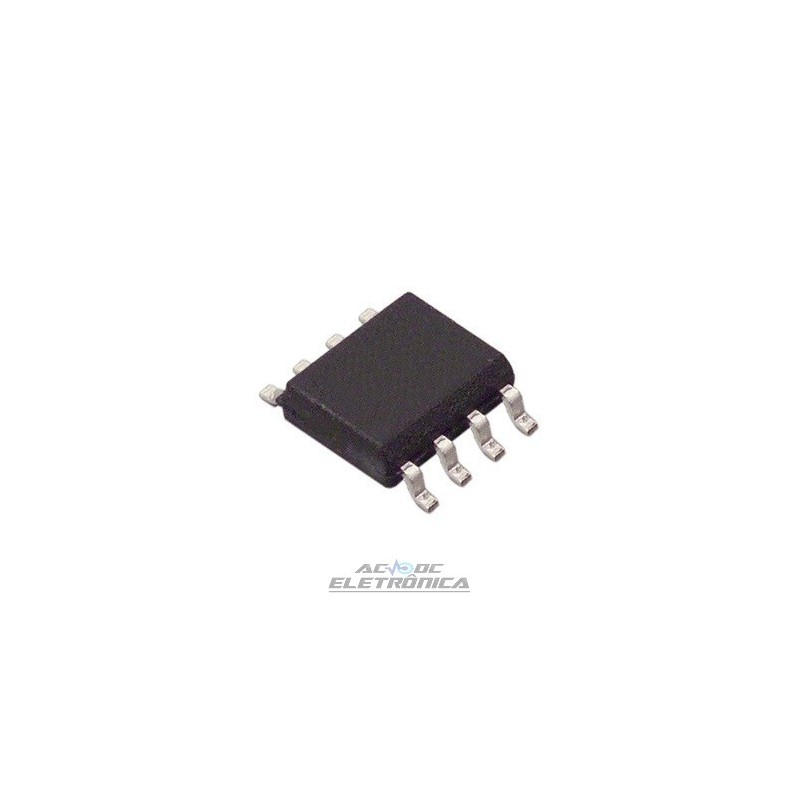

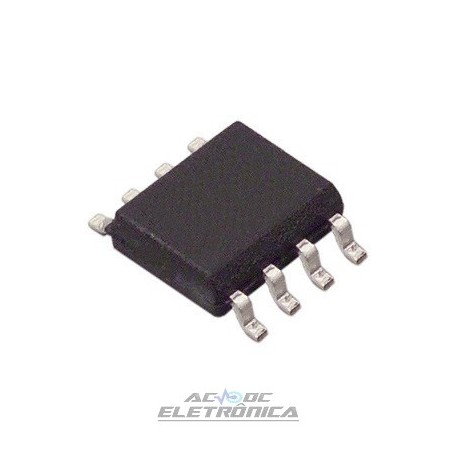

Circuito integrado SP721 ABG - SCR/DIODO - SMD

Circuito integrado SP721 ABG - SCR/DIODO -  SMD

Matriz de proteção eletrônica para ESD e proteção contra sobretensão
O SP721 é uma matriz de estruturas bipolares SCR / Diodo para ESD e
proteção contra sobretensão para circuitos de entrada sensíveis. O SP721 tem 2
estruturas de proteção SCR / dispositivo de diodo por entrada. Há um total de
6 entradas disponíveis que podem ser usadas para proteger até 6 sinais externos ou
linhas de ônibus. A proteção contra sobretensão é da IN (Pinos 1 - 3 e Pinos
5 - 7) para V + ou V-.
As estruturas SCR são projetadas para disparo rápido em um limite de um
+ Limite do diodo VBE acima de V + (pino 8) ou um limiar de diodo -VBE abaixo
V- (pino 4). De
