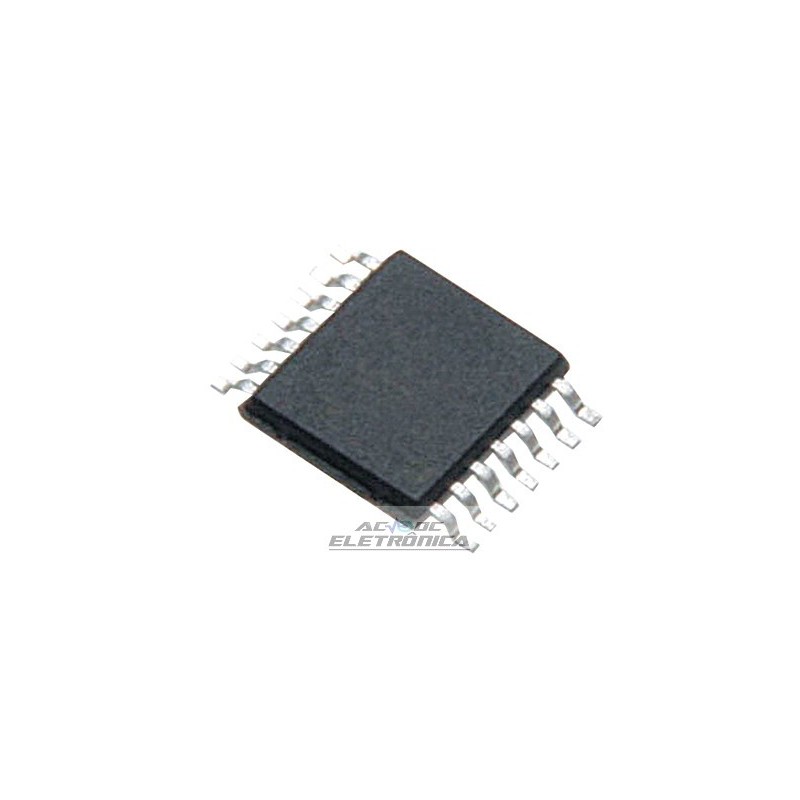

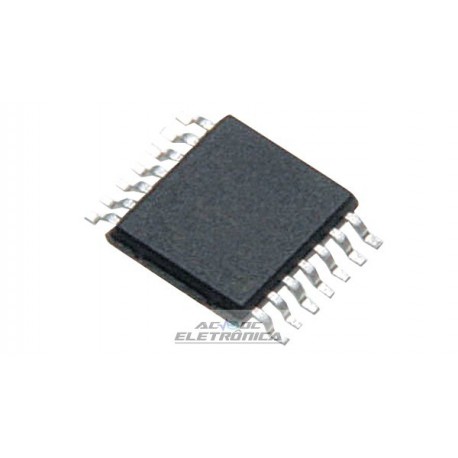

Circuito integrado SP6128AEY-L/TR SMD - TSSOP 14

Circuito integrado SP6128AEY-L/TR SMD - TSSOP 14

Controladores de comutação Low Voltage Synchronous Step Dw
Low Voltage, Synchronous Step Down PWM Controller
Ideal for 2A to 10A, Small Footprint, DC-DC Power Converters
¦ Otimizado para fornecimento único, aplicativos de 3V - 5,5V
¦ Alta Eficiência: Maior que 95% Possível
¦ Inicialização descontínua para saída pré-carregada
¦ Operação de freqüência fixa de 300kHz com precisão
¦ Resposta transitória rápida
¦ Circuito Interno de Partida Suave
¦ Referência precisa de 0,8V permite baixa saída
Tensões
¦ Tensão de saída programável do resistor
¦ Limite de sobrecorrente programável de resistor
¦ Limite de corrente sem perdas com High Side RDS (ON)
de detecção
¦ Proteção contra limite de corrente no modo de soluço
¦ Driver síncrono duplo de MOSFET da N-canaleta
¦ Corrente quiescente: 500µA, 30µA no desligamento
¦ TSSOP de 14 pinos
APLICAÇÕES
¦ DSP
¦ Núcleo do microprocessador
¦ I / O e lógica
¦ Controle Industrial
¦ Potência Distribuída
¦ Potência de Baixa Tensão
O SP6128A é um controlador PWM síncrono de frequência fixa, de tensão, projetado para
trabalhar a partir de uma única fonte de entrada de 5V ou de 3,3V, fornecendo excelente regulagem AC e DC para alta
conversão de potência de eficiência. Exigindo apenas alguns componentes externos, o pacote SP6128A
em um TSSOP de 14 pinos, é especialmente adequado para aplicações de baixa tensão onde o custo,
tamanho e alta eficiência são críticos. A freqüência de operação é definida internamente para 300kHz,
permitindo valores pequenos de indutor e minimizando o espaço da placa PC. O SP6128A dirige dois
MOSFETs de potência de canal N para maior eficiência e inclui uma referência precisa de 0,8V
para aplicações de baixa tensão de saída.
