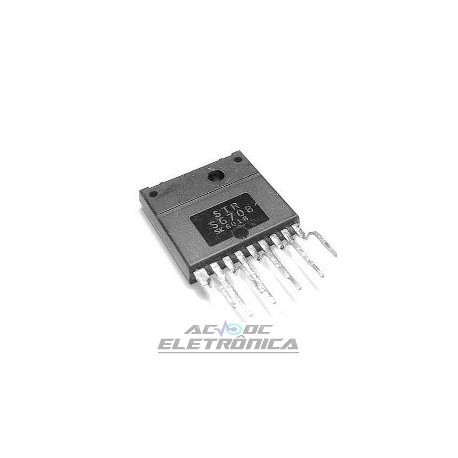

Circuito integrado STRS6708

Circuito integrado STRS6708

OFF-LINE SWITCHING REGULATORS - WITH BIPOLAR SWITCHING TRANSISTOR

Operação Quasi-ressonante para baixa EMI e alta eficiência
■ Potência de saída para 220 W
■ Modo de espera de saída de baixa potência
■ Proteção contra sobrecorrente pulso a pulso
■ Proteção contra sobretensão e térmica protegida
■ Transistor de Comutação de Terceira Geração com Drive Proporcional
■ Tempo Máximo ON e Off Time Definido Durante a Fabricação
■ Bloqueio interno de subtensão com histerese
■ SIP Over-Molded com Espalhador de Calor Isolado Integral

O STR-S6707, o STR-S6708 e o STR-S6709 são especificamente

projetado para atender ao requisito de maior integração e confiabilidade
em conversores off-line de retorno quase-ressonante. Esses dispositivos incorporam
o controle primário e o circuito de propulsão proporcional com uma terceira geração
transistor de comutação bipolar de alta tensão.
Parâmetros cruciais do sistema, como tempo máximo ON e OFF
o tempo é fixado durante a fabricação. Desacoplamento do circuito de controle local e
layout são otimizados dentro de cada dispositivo.

Limite de corrente ciclo-a-ciclo, bloqueio de subtensão com histerese,
proteção contra sobretensão e desligamento térmico protegem
dispositivos durante todas as condições normais e de sobrecarga. Sobretensão
a proteção e o desligamento térmico são travados após um pequeno atraso. UMA
circuito de inibição de nível triplo versátil inclui a sincronização de tempo OFF
necessário para estabelecer uma operação quase ressonante. A função de inibição
também foi expandido para iniciar a operação no modo stand-by, no qual o
a fonte de alimentação fornece uma pequena fração da energia de saída em estado estacionário.
Os requisitos duplos de isolamento dielétrico e baixa temperatura térmica transitória
impedância e resistência térmica de estado estacionário são satisfeitas em um overmolde
