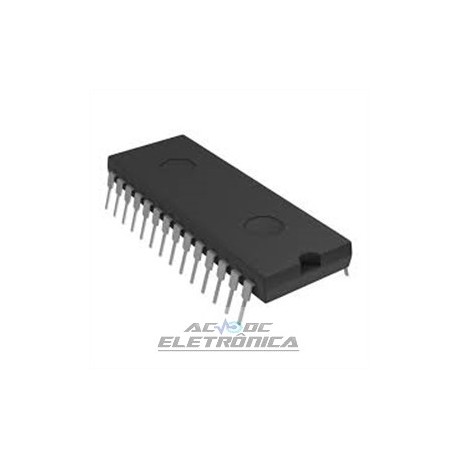

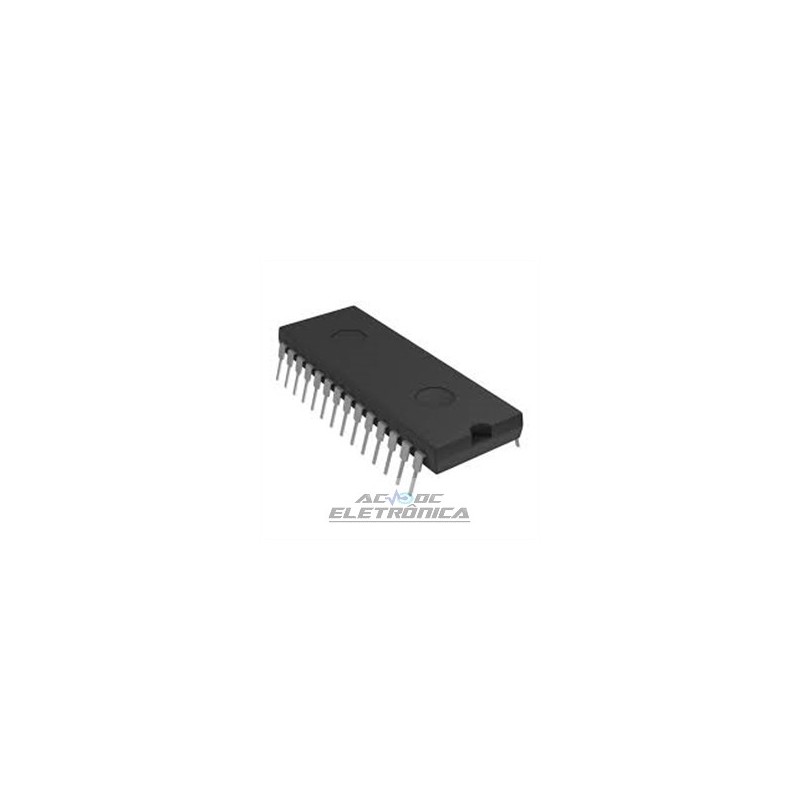

Circuito integrado TC5565APL-12

Circuito integrado TC5565APL-12

65,536 bit static random access memory organized as 8,192 words by 8 bits using CMOS technology
DESCRIÇÃO
O TC5565APL / AFL é uma memória de acesso aleatório estática de 65.536 bits organizada como 8,192 palavras por 8 bits usando a tecnologia CMOS, e
opera a partir de uma única fonte de 5V. Técnicas avançadas de circuito fornecem recursos de alta velocidade e baixa potência com um
corrente de operação de 5mA / MHz e tempo máximo de acesso de 100ns / 120ns / 150ns.
Quando CE2 é um valor lógico baixo ou CEl é uma alta lógica, o dispositivo é colocado no modo de espera de baixa energia em que a corrente de espera é de 2uA
tipicamente. O TC5565APL / AFL possui três entradas de controle. Dois chips habilitados ( CE1, CE2) permitem seleção de dispositivos e retenção de dados
controle e uma entrada de habilitação de saída ( OE) fornece acesso rápido à memória. Assim, o TC5565APL / AFL é adequado para uso em vários
sistemas de aplicação de microprocessador onde são necessários alta velocidade, baixa potência e bateria de backup.
O TC5565APL também possui compatibilidade de pinos com a EPROM de 64K bits (TMM2764D).
RAM e EPROM são então intercambiáveis ??no mesmo socket, resultando em flexibilidade na definição da quantidade de RAM versus
EPROM em sistemas de aplicação de microprocessadores. O TC5565APL é oferecido em um pacote de plástico padrão de 28 pinos dual-in-line. o
TC5565AFL é oferecido em pacote flat de 28 pinos mini
CARACTERÍSTICAS
Dissipação de baixa potência
27,5mW / MHz (Max.) Operando
· Corrente à espera: 100uA (máx.) Ta = 70 ° C
· Tempo de acesso
TC5565APL / AFL-10: 100ns (máx.)
TC5565APL / AFL-12: 120ns (máx.)
TC5565APL / AFL-15: 150ns (máx.)
· Fonte de alimentação única de 5V -
· Recursos de desligamento: CE2, CE1
· Operação Totalmente Estática
Tensão de alimentação de retenção de dados: 2.0-5.5V
