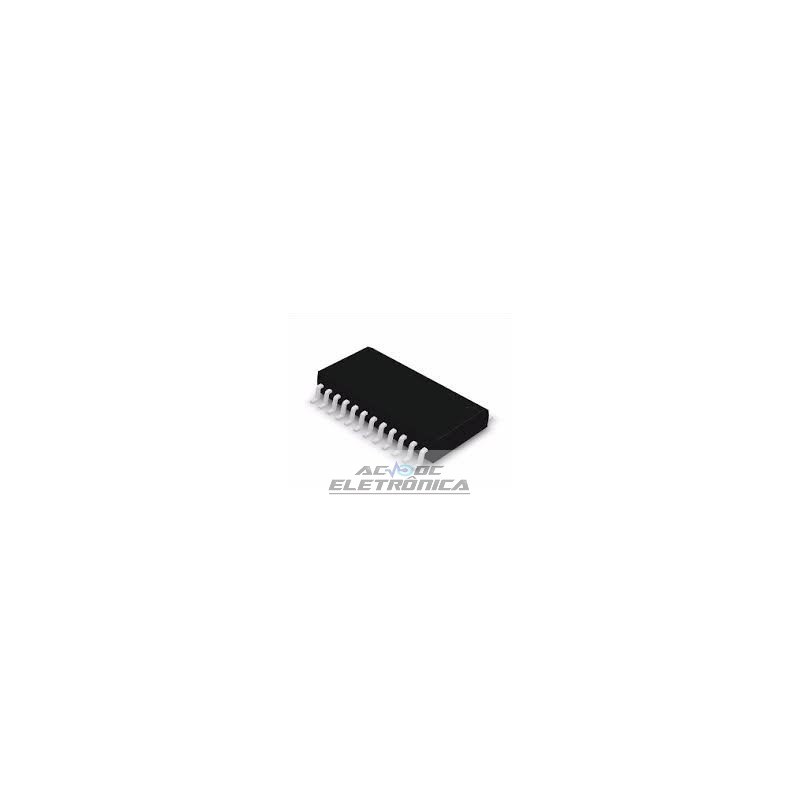

Circuito integrado TDA1301T SMD

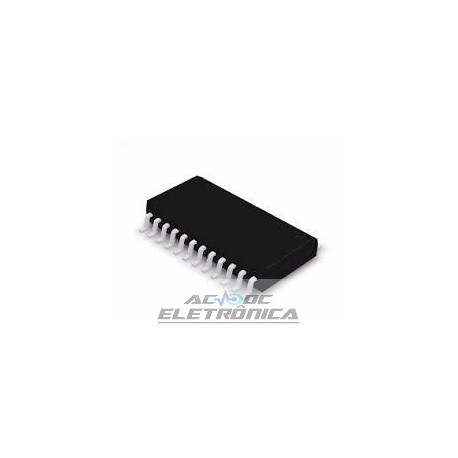

Circuito integrado TDA1301T SMD

Processador digital servo DSIC2
CARACTERÍSTICAS
O DSIC2 realiza as seguintes funções servo:
• Pré-processamento de sinal de diodo
• loop de servo de foco
• loop servo radial
• Malha de servomotor de trenó
• Interface serial de três linhas através do microcontrolador
Os outros recursos incluem:
• Processamento de sinal digital completo
• Baixo consumo de energia, até 30 mW
• Baixa tensão de alimentação de 3 a 5,5 V
• Conversores analógico-digital integrados e servo digital
filtros de loop
• velocidade dupla possível
• aplicação fácil
- tensão de alimentação única
- Pequeno número de componentes externos; só
6 capacitores de desacoplamento
- Circuito flexível do oscilador do sistema
- Utilizável para Foucault simples / duplo e astigmatic
foco
- Offset de inicialização de sinal de erro radial totalmente automático
controle e inicialização de nível para posição de pista
indicador
- Não são necessários ajustes externos; nenhum componente
envelhecimento
- Ampla gama de características servo ajustáveis
- Interface de comando serial simples de 3 linhas
- pacote SO de 28 pinos
- Grande flexibilidade para diferentes mecanismos de CD
- Informação completa e transparente da aplicação
• alta robustez / insensibilidade ao choque
- Mecanismo de detecção de perda de pista (TL) sofisticado
- Procedimento de reinicialização rápida do foco
- Sinal de erro radial estendido
- Detector de choque radial ajustável
- detector de queda de defeitos
• Procedimento de salto totalmente automático para servo radial
• Procedimento de inicialização automática de foco e FOK integrado
(Foco OK)
• salto radial rápido ou procedimento de acesso
• Servo-controle auto-operacional sem contínua
comunicação através do microcontrolador
• Comunicação direta com óptica de fotodiodo; não externo
pré-processando.
DESCRIÇÃO GERAL
O TDA1301T é um processador servo totalmente digital que possui
foi projetado para fornecer todas as funções de servo, exceto
controle do motor do fuso, no compacto de três estágios de dois estágios
sistemas de disco. O dispositivo oferece um alto grau de
integração, combinado com o baixo custo adicional de
componentes externos. As características servo têm um
ampla gama de ajustes através de uma interface serial de três linhas.
Isso oferece uma enorme flexibilidade em relação a
aplicações para diferentes mecanismos de CD. O circuito é
otimizado para aplicações de baixa tensão de baixa potência.
