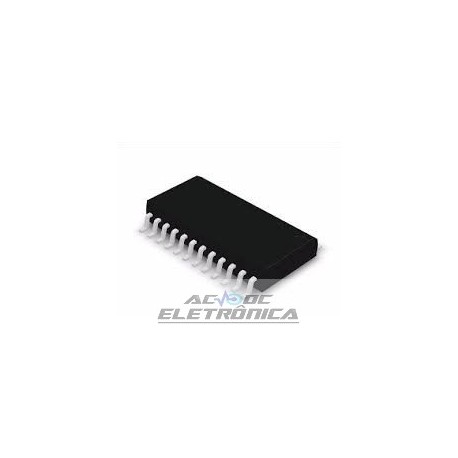

Circuito integrado TDA1302T SMD

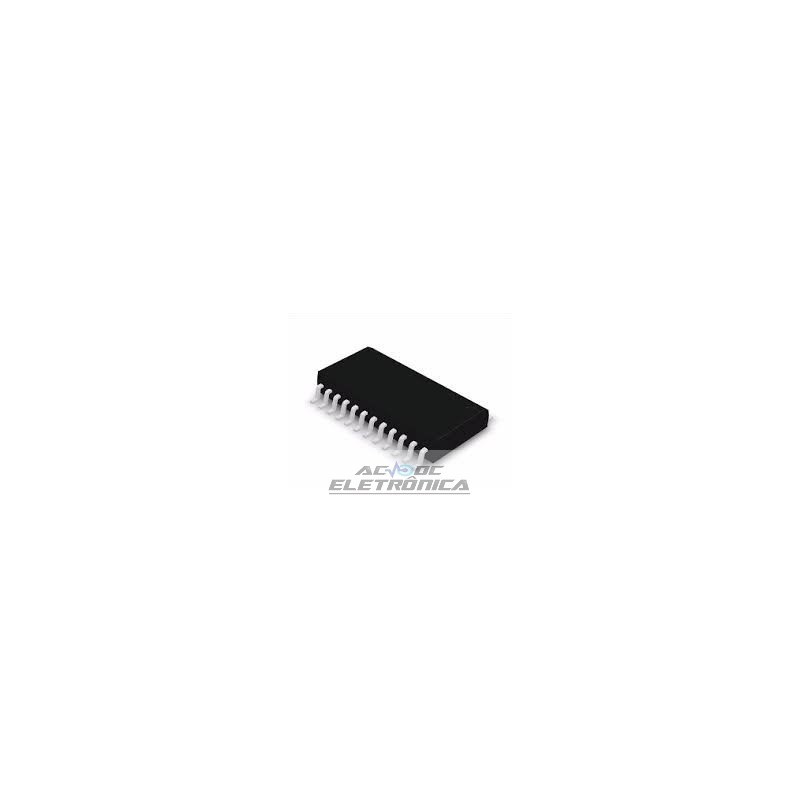

Circuito integrado TDA1302T SMD

Amplificador de dados e circuito de fornecimento de laser para CD player e sistemas ópticos somente de leitura
CARACTERÍSTICAS
• Seis amplificadores de buffer de entrada com filtragem passa-baixa e
praticamente sem deslocamento
• amplificador de dados HF com um modo de ganho alto ou baixo
• Dois equalizadores integrados para o modo de velocidade simples ou dupla
garantindo alto desempenho em ambos os modos
• Controle a laser totalmente automático, incluindo estabilização e
um interruptor ON / OFF, mais uma fonte separada (VDDL) para
redução de potência
• Largura de banda do laser ajustável e corrente de ligação do laser
inclinação
• Circuito de proteção para evitar danos ao laser devido ao fornecimento
mergulho de tensão
• Interconexão otimizada entre o detector de coleta
e processador servo digital (TDA1301T)
• Ampla faixa de tensão de alimentação
• ampla faixa de temperatura
• Baixo consumo de energia.
DESCRIÇÃO GERAL
O TDA1302T é um amplificador de dados e circuito de fornecimento a laser
para detectores de captação de três feixes aplicados em uma ampla faixa
de mecanismos para Compact Disc e somente leitura
sistemas. O dispositivo contém 6 amplificadores que amplificam
filtrar os sinais de foco e diodo radial e fornece
um sinal de RF equalizado adequado para velocidade simples ou dupla
modo; o modo pode ser comutado por meio da velocidade
pino de controle. O dispositivo pode acomodar astigmatic,
foucault único e detectores foucault duplos e pode ser
aplicado a todas as unidades de diodo laser / monitor N-sub
o circuito foi otimizado para o Philips CDM12
mecanismos e o servo-controlador digital TDA1301T.
Após um único ajuste inicial, o circuito manterá
controle sobre a corrente do diodo laser, resultando em um
potência de saída de luz constante que é independente de
envelhecimento. O IC é montado em um pacote de esboço pequeno para
permitir que seja montado perto da unidade de captação a laser
o trenó.
