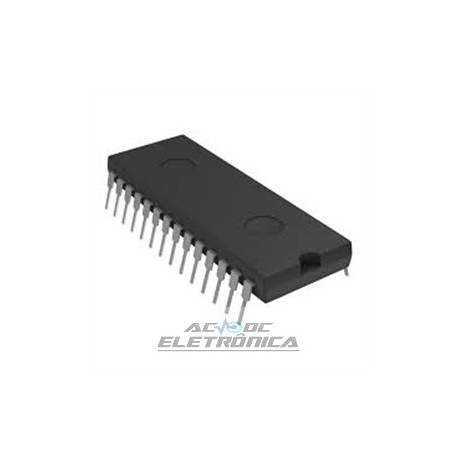

Circuito integrado TDA4650

Circuito integrado TDA4650

Multistandard colour decoder, with negative colour difference output signals
Identifica e demodula sinais de cronometragem PAL, SECAM, NTSC 3.58 e NTSC 4.43 com: • Identificação - identificação automática padrão por consulta sequencial - identificação SECAM segura apenas a 50 Hz, com prioridade PAL - quatro saídas comutadas para seleção do filtro de cromatismo e controle de exibição - interruptor de serviço externo para ajuste do oscilador • Demodulação PAL / NTSC - H (burst) e V blanking - Comutador PAL (desativado para NTSC) - NTSC phase shift (desativado para PAL) - Controlador de referência controlado por PLL - dois cristais de oscilador de referência em pinos separados com comutador automático - demodulador de quadratura com subtransferência de referência demodulação– amplificador-limitador– desmodulador de quadratura com um único circuito de referência externa - corte de linha alternada, H e Vblanking– de-ênfase • Ganho de crominância controlada • Demodulação ACC controlada por varredura do sistema • Filtros de saída de sinal de diferença de cor internos para remover o subcarro residualGENERAL DESCRIÇÃO O TDA4650 é um decodificador de cores multi-padrão integrado monolítico para PAL, SECAM e NTSC (3,58 e 4,43 MHz) com sinais de saída de diferença negativololour. Os sinais de saída de diferença de cor são enviados para a linha de atraso do capacitor comutado TDA4660 / TDA4661.
