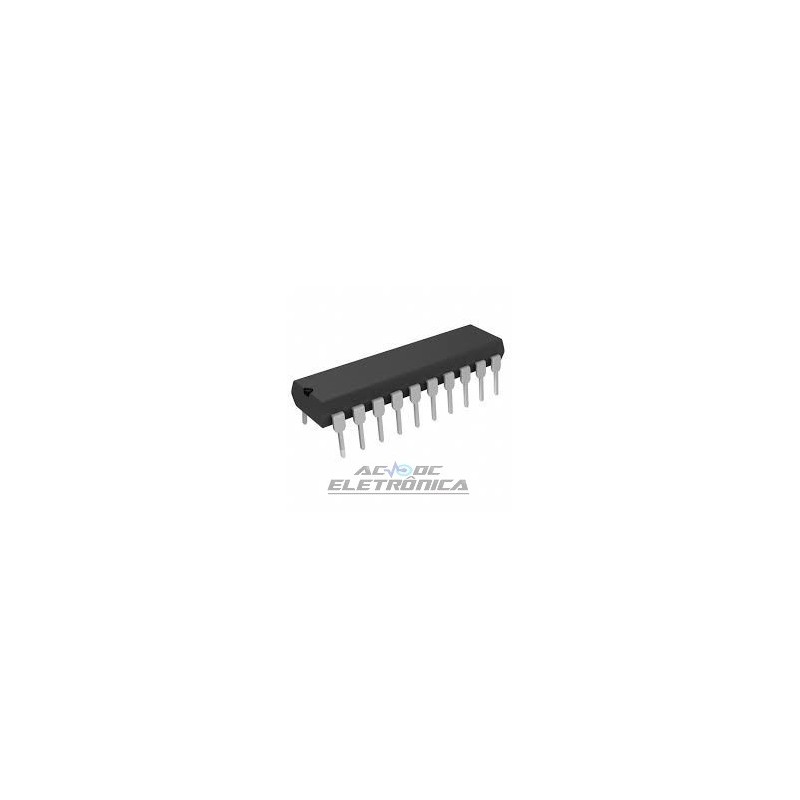

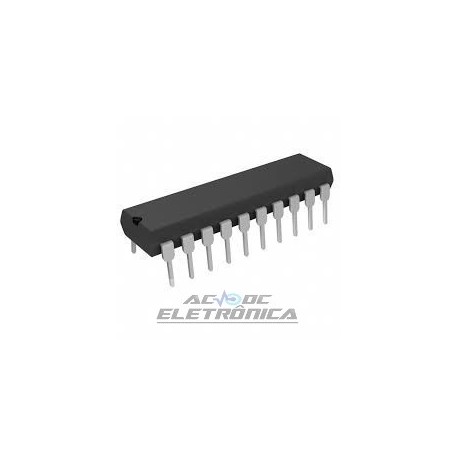

Circuito integrado TDA4850

Circuito integrado TDA4850

Horizontal and vertical deflection controller for VGA/XGA and multi-frequency monitors
Operação VGA totalmente implementada incluindo pré-ajustes de amplitude vertical e E / W sem alinhamento • 4º modo VGA fácil aplicável (XGA, Super VGA) • Operação multi-frequência selecionável externamente • Todos os ajustes Controlável por CC • Osciladores livres de alinhamento • Separadores de sincronização para vídeo ou horizontal e vertical TTLsync níveis independentemente da polaridade • oscilador horizontal com PLL1 para sincronizar e PLL2 forflyback • vertical constante e amplitude de E / W na operação multi-freqüência • DC-acoplamento ao amplificador de potência vertical (TDA486X orTDA8351) • estabilização de tensão de alimentação interna com excelente remoção de deformação para assegurar ajustes geométricos estáveis. DESCRIÇÃO GERAL O TDA4850 fornece soluções econômicas em monitores VGA / XGA e multifrequência. O CI incorpora o processamento completo de sinal horizontal e vertical completo. A detecção e as configurações do modo dependente de VGA são executadas no chip. Em conjunto com o TDA486X orTDA8351 (circuitos de saída verticais), ambos os ICs oferecem uma solução de sistema extremamente avançada.QUICK
