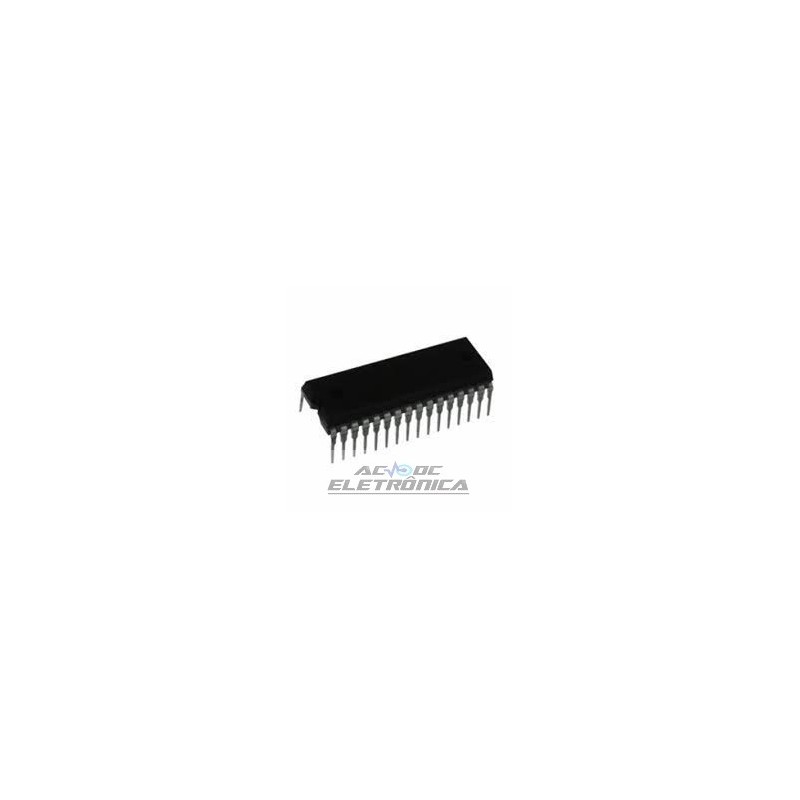

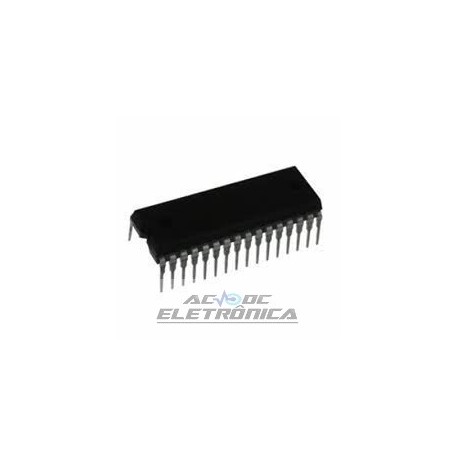

Circuito integrado TDA4857

Circuito integrado TDA4857

I2C-bus autosync deflection controller for PC monitors

I2C-bus autosync deflection controller for PC monitors

Recursos de conceito • Capacidade de autossicografia horizontal e vertical completa • Faixa de frequência horizontal estendida de 15 a 130 kHz • Conjunto abrangente de ajustes e funções geometais orientados por barramento I2C, incluindo modo de espera • Linearidade vertical muito boa • Cancelamento de ondulação • Sequência de partida e desligamento para operação segura de todos os componentes de potência • Proteção contra raios X • Modo de comutação flexível Bloco de função de alimentação B + para conversor de feedfeedback • Referência de tensão estabilizada internamente • Sinal de acionamento para amplificador de foco com formas de onda verticais parabólicas • Entradas controláveis ??por CC para compensação de tensão extremamente alta (EHT) • SDIP32 package.Synchronization • É capaz de lidar com todos os sinais de sincronização (horizontal, vertical, composto e sincronizado em vídeo) • Saída para fixação de vídeo (borda inicial / final selecionável pelo barramento I2C), blanking vertical e proteção de proteção • Saída para status de desbloqueio rápido de sincronização horizontal e de supressão na grelha 1 do tubo de imagem. Secção horizontal Barramento I2C controlável vasta gama posição da imagem linear, desequilíbrio pino e fase viahorizontal correcção paralelogramo • ciclo de bloqueio de frequência para suave de travamento de horizontalfrequency • predefinido frequência simples de fmin e fmax por externalresistors • baixo jitter • arranque suave para sinais de excitação horizontais e B + controle .Visão vertical • Tamanho de imagem vertical controlável por barramento I2C, posição de imagem, linearidade (correção S) e equilíbrio de linearidade • Saída para dente de serra vertical vertical e parabola controlável por barramento I2C (para desequilíbrio de pinos e paralelogramo) • Tamanho de imagem vertical independente da frequência • Corrente diferencial saídas para acoplamento DC a booster vertical • Alcance vertical de 50 a 160 Hz. Seção Leste-Oeste (EW) • Saída controlável pelo barramento I2C para correção de alfineteira horizontal, tamanho horizontal, canto e trapézio • Rastreamento opcional da forma de onda do inversor EW com frequência de linha selecionável I2C-bus.Focus seção • Saída controlável por barramento I2C para parábola vertical • Ver A parábola tica é independente de frequência e acompanha ajustes verticais. DESCRIÇÃO GERAL O TDA4857PS é uma solução de alto desempenho e eficiência para monitores autosync. Todas as funções são controláveis ??pelo barramento I2C. O TDA4857PS oferece processamento de sincronização, sincronização horizontal e vertical com total capacidade de auto-sincronização e tempos de estabilização muito curtos após as modificações. Componentes de energia externos recebem uma excelente proteção. O IC gera as formas de onda de acionamento para boosters verticais acoplados a DC, como o TDA486xe TDA835x. O TDA4857PS fornece funções estendidas, por exemplo, como um controle B + aflexível, um extenso conjunto de facilidades de controle de geometria e uma saída para sinais de foco vertical. Juntamente com a família de videocon- fiantes Philips TDA488x baseada no barramento I2C, é oferecida uma solução de sistema muito avançada.
