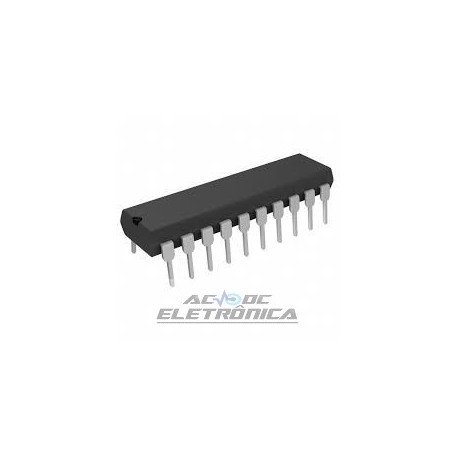

Circuito integrado TDA4882

Circuito integrado TDA4882

Advanced monitor video controller for OSD
• Controlador de vídeo de 85 MHz • Totalmente controlável por CC • 3 canais de vídeo separados • Fixação de nível de preto • Ajuste de nível de branco somente para 2 canais • Controle de brilho com rastreamento correto da escala de cinza • Controle de contraste para todos os 3 canais simultaneamente para controle de corte, que permite tensão de alimentação de vídeo não estabilizada • Saídas de corrente para correntes de sinal RGB • Saídas de tensão RGB para circuitos de pico externos • Entrada de supressão e desligamento para proteção de tela • Sincronização em operação verde possível • Instalação de exibição na tela (OSD) .2 DESCRIÇÃO GERAL O TDA4882 é um pré-amplificador RGB para monitores de cor com desempenho SVGA, destinado a CC ou ACacoplamento dos sinais coloridos aos catodos do CRT. Com vantagens especiais, o circuito pode ser usado em conjunto com a família IC de deflexão do monitor TDA485x.
