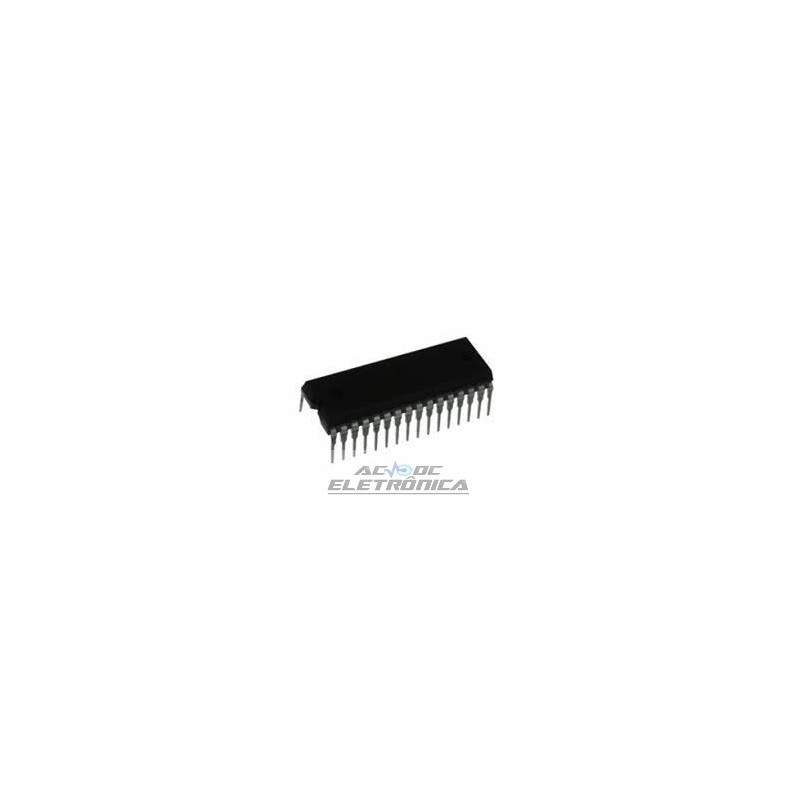

Circuito integrado TDA4885

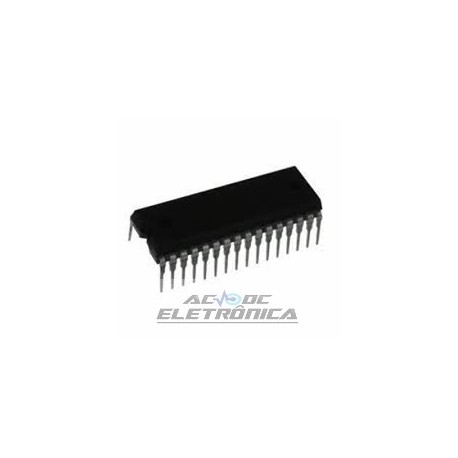

Circuito integrado TDA4885

150 MHz video controller with I2C-bus
Taxa de pixel de 150 MHz • Tempo de subida de 2,7 ns • Capacidade de modulação para uniformidade de brilho • Controle de barramento I2C • Rastreamento de escala de cinza • Mistura de On Screen Display (OSD) • Feedback negativo para cátodos acoplados a DC • Feedback positivo para cátodos AC-acoplados Saídas DAC para restauração de nível de preto com catodos AC acoplados • Capacitores integrados de armazenamento de nível preto • Limitação de corrente de feixe • Ajuste de subcontrato analógico • Supressão de pedestal • Contraste OSD • Recorte sincronizado.
2 DESCRIÇÃO GERAL
O TDA4885 é um pré-amplificador RGB integrado monolítico para sistemas de monitoração 15 "e 17") com I2C-buscontrol e OSD. Além do controle de barramento, o limitador de corrente e a modulação de ganho são possíveis. Os sinais são amplificados para gerar módulos de vídeo comumente usados ??ou soluções discretas. Controle de nível de preto individual com feedback negativo do cátodo (acoplamento DC) ou controle de nível fixo-preto com feedback positivo e 3 saídas DAC para controle de corte externo (acoplamento AC) é possível.Com vantagens especiais, o circuito pode ser usado em combinação com o defletor de monitoração TDA485x IC family.3
