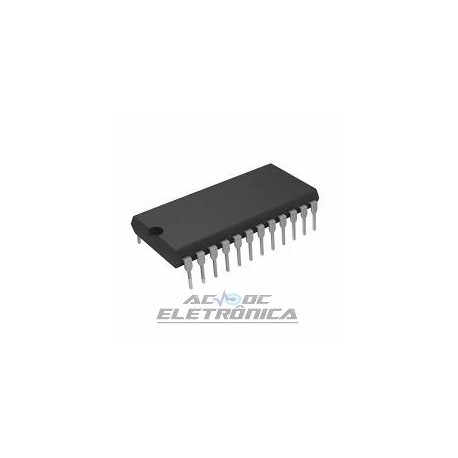

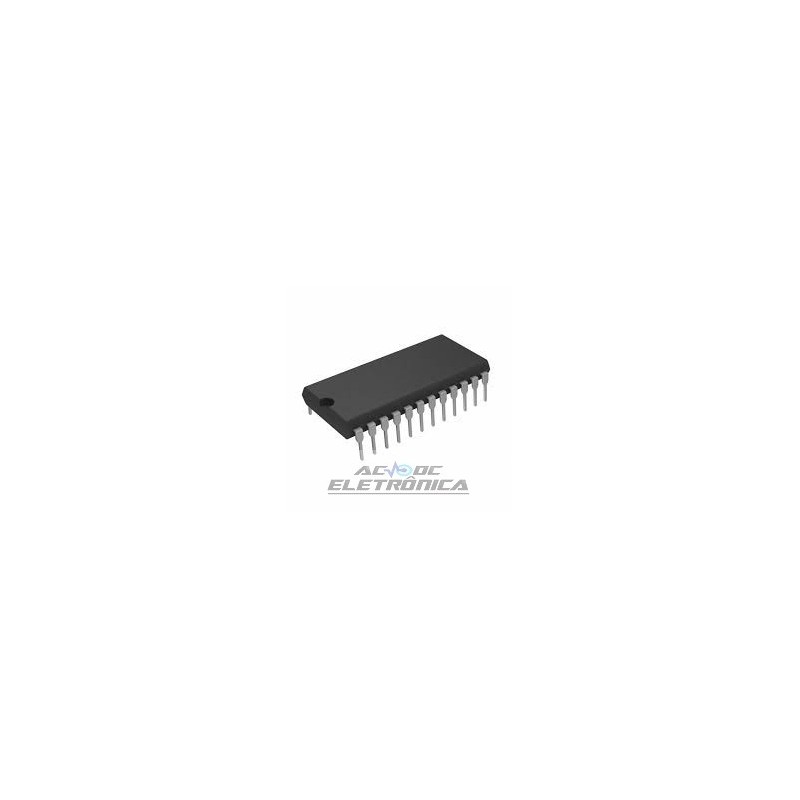

Circuito integrado TDA4886

Circuito integrado TDA4886

140 MHz video controller with I2C-bus
140 MHz de taxa de pixel
• Tempo de subida de 3,2 ns, tempo de queda de 4 ns • Controle de barramento I2C • Buffer de dados de barramento I2C para sincronização de ajustes • Rastreamento em escala de cinza • Mistura OSD com taxa de pixel de 50 MHz • Contraste OSD Feedback negativo para catodos acoplados em DC • Especialmente para catodos acoplados em CA - Nível de preto adaptável a um pós amplificador - Feedback positivo interno - Saídas DAC para restauração de nível de preto • Capacitores integrados de armazenamento de nível preto • Limitação de corrente de feixe • Subcontratação / modulação de contraste • Supressão de pedestal • Recorte de sincronização.2 DESCRIÇÃO GERAL O TDA4886 é um pré-amplificador RGB integrado monolítico para sistemas de monitor a cores (por exemplo, 15 "e 17") com controlo de bus I2C e OSD. Além do controle de barramento, a limitação da corrente de feixe e a modulação de contraste são possíveis. Os sinais são amplificados a fim de gerar videomodules comumente usados ??ou soluções discretas. Controle de nível de preto individual com feedback negativo do catodo (acoplamento DC) ou controle de nível de preto adaptável gradualmente com feedback positivo e 3 saídas DAC para controle de corte externo (acoplamento AC) é possível.Com vantagens especiais, o circuito pode ser usado em combinação com o monitor TDA485X deflexão ICfamily.3
