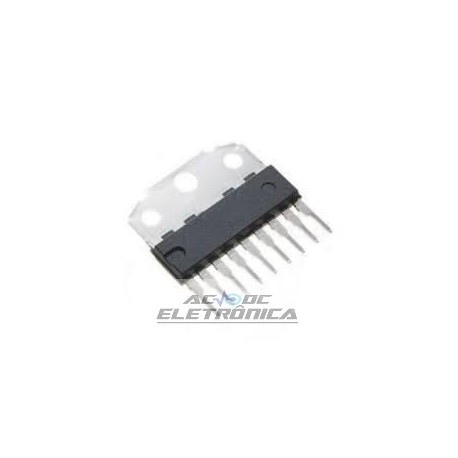

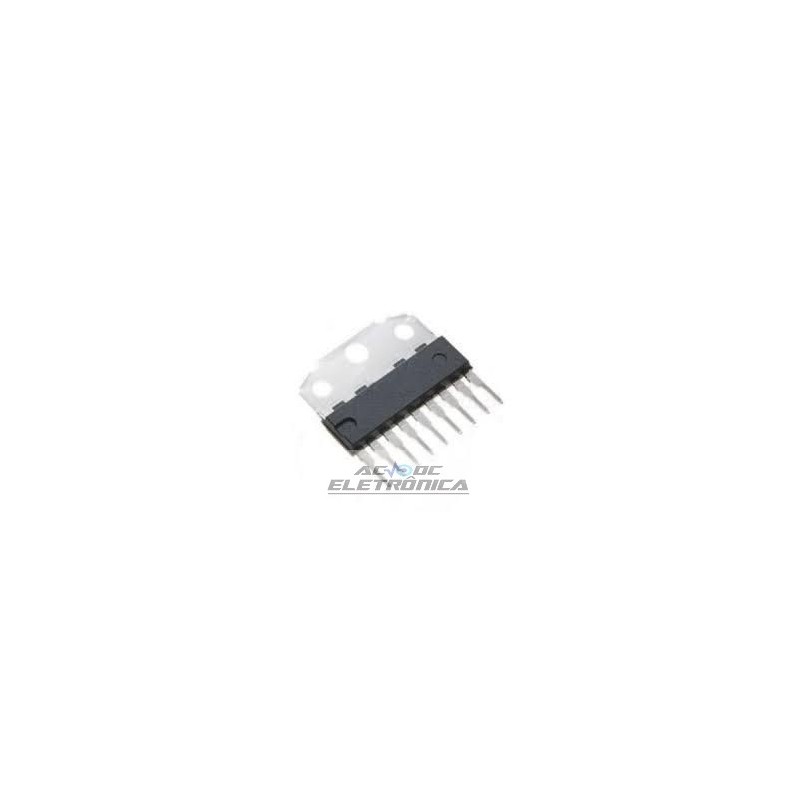

Circuito integrado TDA6108AJF

Circuito integrado TDA6108AJF

Triple video output amplifier

1. Descrição geral
O TDA6108AJF contém três amplificadores de saída de vídeo que são destinados a
três cátodos de uma cor CRT. O dispositivo está contido em um conector de plástico DIL-bent-SIL de 9 pinos
potência média (DBS9MPF), e usa a tecnologia DMOS de alta tensão.
Para obter o máximo desempenho, o amplificador deve ser usado com controle de corrente de preto.
2. Recursos
¦ Largura de banda típica de 9,0 MHz para um sinal de saída de 60 V (p-p)
¦ Alta taxa de variação de 1310 V / µs
¦ Nenhum componente externo é necessário
¦ Aplicação muito simples
¦ Tensão de alimentação única de 200 V
¦ Tensão de referência interna de 2,5 V
¦ Ganho fixo de 81
¦ Circuito de Estabilização de Corrente Negra (BCS) com janela de tensão de 1,5 V a 6 V e
janela atual de +100 µA a -10 mA
¦ proteção térmica
