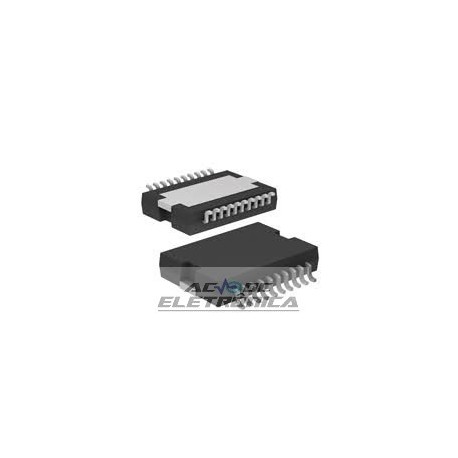

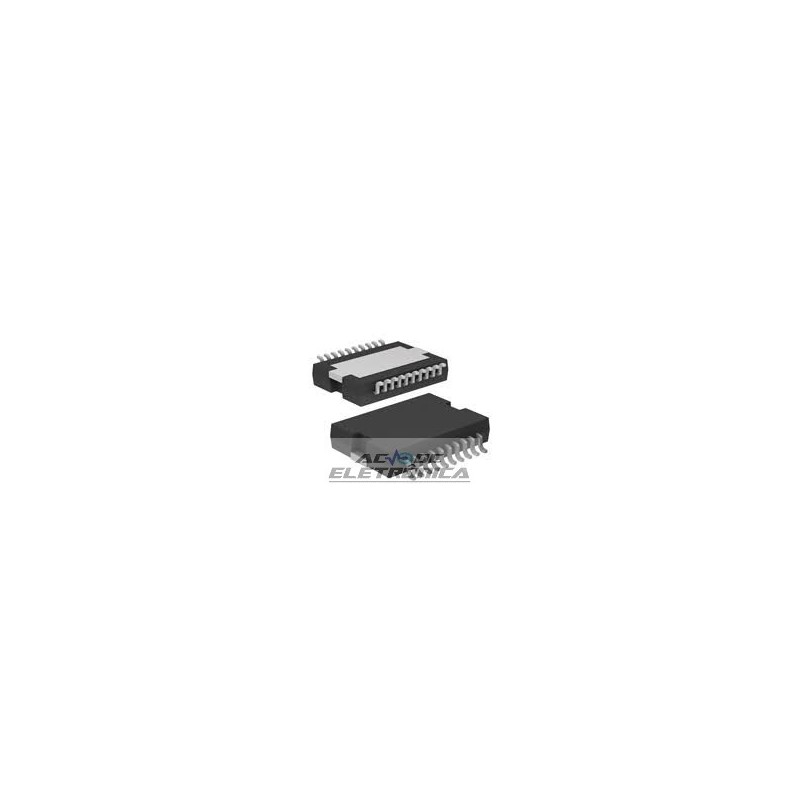

Circuito integrado TDA7391PD SMD

Circuito integrado TDA7391PD SMD

32W BRIDGE CAR RADIO AMPLIFIER

CAPACIDADE DE ALTA POTÊNCIA:
40W / 3,2O EIAJ
32 W / 3,2 � @ VS = 14,4 V, f = 1 KHz, d = 10%
26W / 4O @ VS = 14,4V, f = 1KHz, d = 10%
ENTRADAS DIFERENCIAIS (SINGLE
SINAL DE ENTRADA FINAL OU DIFERENCIAL
São aceitos)
CONTAGEM DE COMPONENTE EXTERNO MÍNIMO:
- NÃO CAPACITORES DE BOOTSTRAP
- NO CÉLULAS BOUCHEROT
- GANHO FIXO INTERNO (30dB)
- NÃO CAPACITOR DE SVR
FUNÇÃO ST-BY (CMOS COMPATÍVEL)
ATRASO PROGRAMÁVEL DE LIGAR / DESLIGAR
SEM SONORO DURANTE MUTE E STBY
OPERAÇÕES
PROTEÇÕES:
CIRCUITO CURTO (PARA GND, PARA VS, ATRAVÉS DE
A CARGA)
CARGAS MUITO INDUCTIVAS
SOBRETEMPERATURA DE CHIP
CARGA DUMP
GND ABERTO
ESD
DESCRIÇÃO
O TDA7391PD é um áudio AB da classe BRIDGE
amplificador de potência especialmente destinado para rádio de carro
Aplicações de alta potência.
A capacidade de alta potência juntamente com a possibilidade
para operar em ENTRADA DIFERENCIAL
MODO ou ÚNICO TERMINADO O MODO DE ENTRADA faz
ele adequado para boosters e rádio de carro high-end
equipamentos.
O estágio exclusivo de saída totalmente complementar
ea configuração de ganho fixo interno soltar o
contagem de componentes externos.
O detector de recorte integrado permite fácil implementação
de sistemas de compressão de ganho.
