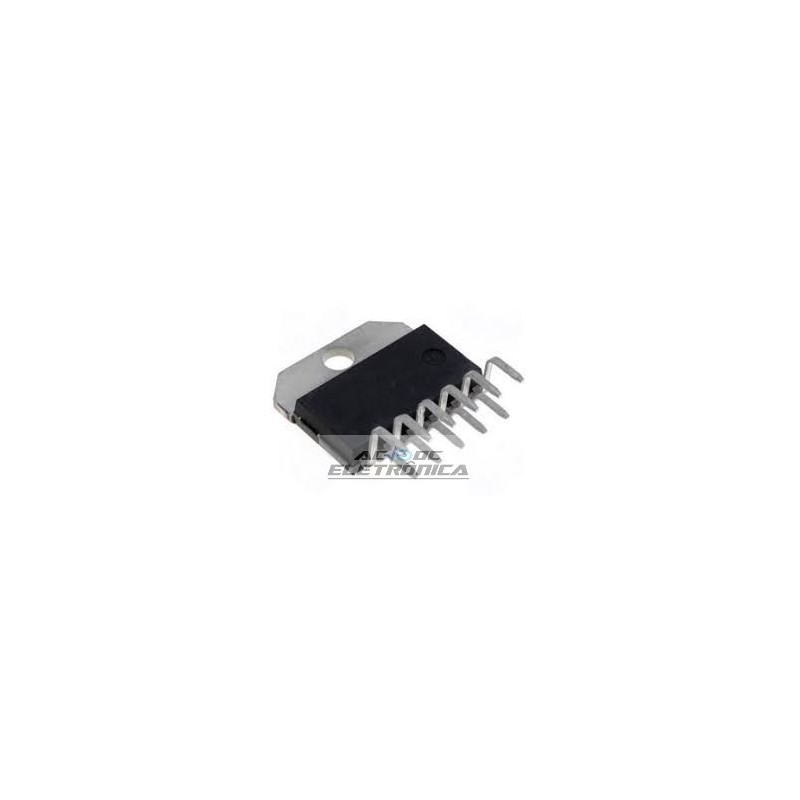

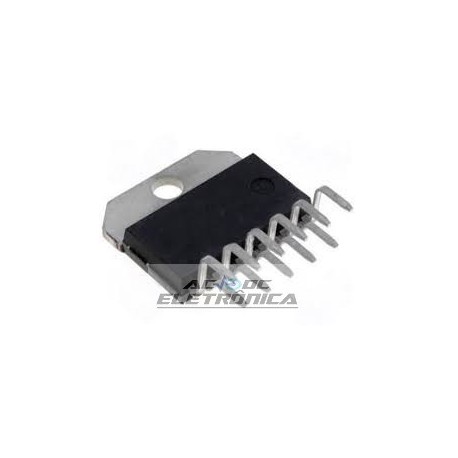

Circuito integrado TDA7396

Circuito integrado TDA7396

AMPLIFICADOR DE RÁDIO DO CARRO 45W / 2ohm COM FACILIDADE DIAGNÓSTICA

CAPACIDADE DE ALTA POTÊNCIA:
- 65W / 2? MAX
- 60W / 2? EIAJ
- 45W / 2? @ VS = 14,4 V, f = 1 KHz, d = 10%
ENTRADAS DIFERENCIAIS (SINGLE
SINAIS DE ENTRADA TERMINADOS OU DIFERENCIAIS
São aceitos)
CONTAGEM DE COMPONENTE EXTERNO MÍNIMO:
- NÃO CAPACITORES DE BOOTSTRAP
- NO CÉLULAS BOUCHEROT
- GANHO FIXO INTERNO (26dB)
- NÃO CAPACITOR DE SVR
FUNÇÃO ST-BY (CMOS COMPATÍVEL)
SILENCIAMENTO AUTOMÁTICO DURANTE LIGAR / DESLIGAR
AUTOMATIZAR COM FORNECIMENTO MÍNIMO
DETECÇÃO DE VOLTAGEM
SINCRONIZANDO PIN PARA SIMULTÂNEO
LIGAR EM APLICAÇÕES DE DISPOSITIVOS MÚLTIPLOS
SEM SONORO DURANTE MUTE E STBY
OPERAÇÕES
Instalações de diagnóstico:
DETECTOR DE GRAMPO
CIRCUITO CURTO
ABRIR CARGA
DESLIGAMENTO TÉRMICO
PROTEÇÕES:
CIRCUITO CURTO (PARA GND, PARA VS, ATRAVÉS DE
A CARGA)
CARGAS MUITO INDUCTIVAS
CHIP OVER-TEMPERATURE
CARGA DUMP
GND ABERTO
ESD
DESCRIÇÃO
O TDA7396 é um poder de áudio AB da classe BRIDGE
amplificador especialmente destinado para rádio de carro alta
Aplicações de energia.
O 2? capacidade de energia em conjunto com a possibilidade
para operar em ENTRADA DIFERENCIAL
MODO ou ÚNICO TERMINADO O MODO DE ENTRADA faz
Adequado para boosters e aplicações de rádio de carro de ponta.
O estágio exclusivo de saída totalmente complementar
e a configuração de ganho fixo internamente
contagem de componentes externos.
O detector de recorte integrado permite fácil implementação
de sistemas de compressão de ganho.
O recurso de diagnóstico permite detectar quaisquer erros
durante o conjunto do rádio do carro e fiação em
o carro.
