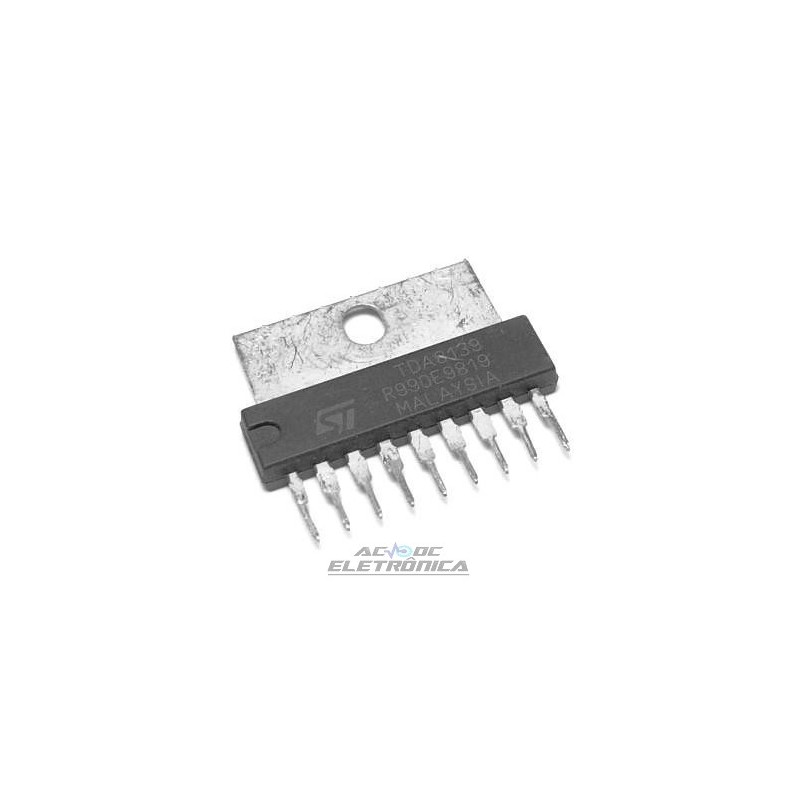

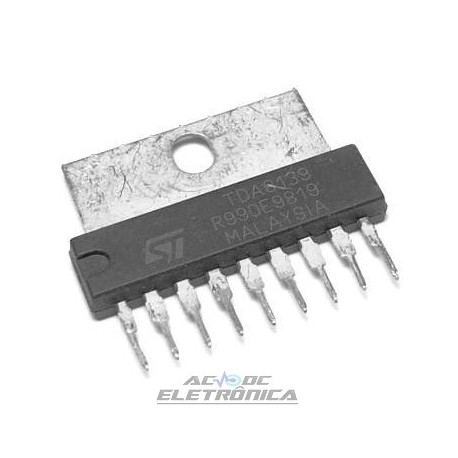

Circuito integrado TDA8139

Circuito integrado TDA8139

5.1V E REGULADOR DE TENSÃO AJUSTÁVEL COM DESABILITE E RESTAURAÇÃO. CORRENTE DE SAÍDA ATÉ 750mA. SAÍDA DE PRECISÃO FIXA 1 VOLTAGEM5,1V ± 2%. SAÍDA 2 TENSÃO PROGRAMÁVELDE 2.8 A 16V. SAÍDA 1 COM FACILIDADE DE RESTAURAÇÃO. SAÍDA 2 COM DESATIVAÇÃO POR ENTRADA TTL. PROTEÇÃO CURTO-CIRCULAR A AMBOSSAÍDAS. PROTEÇÃO TÉRMICA. TENSÃO DE SAÍDA DE QUEDA BAIXADESCRIÇÃOO TDA8139 é uma tensão monolítica dupla positivaregulador projetado para fornecer tensões de saída de precisãode 5.1V e ajustável a correntes de até750mA.Um circuito interno de reset gera um pulso de resetquando a saída 1 diminui abaixo do valor reguladovalor de tensão.A saída 2 pode ser desativada pela entrada TTL.Curto-circuito e proteções térmicas estão incluídos.DESCRIÇÃO DO CIRCUITOO TDA8139 é um regulador de tensão duplo com Reset E  desabilitar.As duas partes do regulador são fornecidas de um circuito de referência de tensão aparada por zener zap durante o teste EWS. Desde a tensão de alimentação deste última é conectada no pino 1 (VIN1), o regulador 2 não funcionará se o pino 1 não for fornecido.Os estágios de saída foram realizados em Darlington configuração com uma queda típica de 1.2V.O circuito de desativação, desliga a saída 2 se umA tensão inferior a 0,8V é aplicada no pino 4.O circuito Reset verifica a tensão na saída1. Se este for abaixo de VOUT - 0.25V (4.85V Typ.),o comparador "a" (ver Figura 1) descarrega rapidamenteo capacitor Ce e a saída de reset vai em uma vez baixo. Quando a tensão no OUT 1 sobe acima VOUT -0.2V (4.9V Typ.), a tensão VCe aumenta linearmente para 2.5V correspondendo a um atraso td seguindo o baixo: td = Ce · 2.5V10µA (veja a figura 2),então a saída de reset fica alta novamente. Evitarfalhas na saída de reset, o segundo comparador"b" tem uma histerese grande (1,9V).
