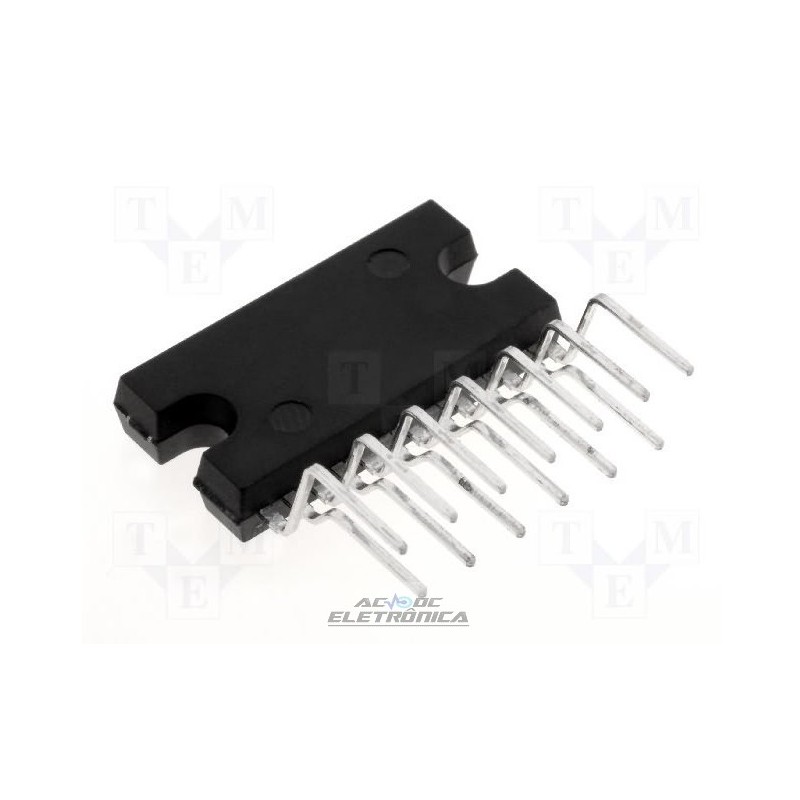

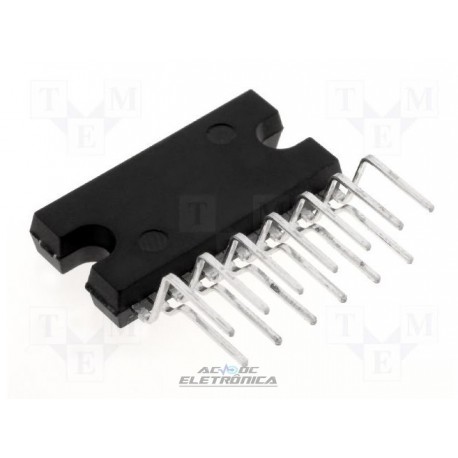

Circuito integrado TDA8560Q

2 x 40 W/2 ohm stereo BTL car radio power amplifier with diagnostic facility


• Requer muito poucos componentes externos
• Alta potência de saída
• Impedância de carga de 4R e 2R
• Tensão de offset de saída baixa
• Ganho fixo
• Facilidade de diagnóstico (distorção, curto-circuito e detecção de temperatura)
• Boa rejeição de ondulação
• Seletor de modo (operacional, mudo e standby)
• Proteção contra descarga de carga
• Curto-circuito seguro para aterramento, para VP e em toda a carga
• Baixa dissipação de energia em qualquer condição de curto-circuito
• Proteção térmica
• Segurança contra inversão de polaridade
• Proteção contra descarga eletrostática off plop
• Condutores flexíveis • Baixa resistência térmica.

DESCRIÇÃO : O TDA8560Q é um amplificador de saída de classe B integrado em um pacote de alimentação de 13 condutores (SIL). Ele contém amplificadores de 2 × 40 W / 2 in na configuração BTL. O dispositivo é desenvolvido principalmente para aplicações de rádio automotivo.

 DESCRIÇÃO FUNCIONAL: O TDA8560Q contém dois amplificadores idênticos e pode ser usado para aplicações em ponte. O ganho de cada amplificador é fixado em 40 dB. Características especiais do dispositivo são asfollows.Mode select switch (pino 11)
• Standby: baixa corrente de alimentação (<100 µA)
• Mute: sinal de entrada suprimida
• Operação: normal na condição.Uma vez que este pino tem uma corrente de entrada muito baixa 40 µA), um interruptor de fornecimento de baixo custo pode ser aplicado.Para evitar plos de ligação, é aconselhável manter o amplificador no modo sem som durante =100 ms (carregamento doscapacitores de entrada no pino 1 e no pino 13). por:
• Controle microprocessado
• Circuito externo de temporização . Saída de diagnósticos (pino 12) DETETOR DE DISTORÇÃO DINÂMICO (DDD)
Quando ocorre um curto-circuito em uma ou mais saídas no solo ou na tensão de alimentação, os estágios de saída são desligados até que o curto-circuito seja removido e o dispositivo seja ligado novamente, com um atraso de aproximadamente 20 ms, após a remoção do curto-circuito o circuito. Durante esta condição de circuito curto, o pino 12 fica continuamente baixo. Quando ocorre um curto-circuito na carga de um ou de ambos os canais, os estágios de saída são desligados durante aproximadamente 20 ms. Após esse tempo, é verificado durante aproximadamente 50µs para verificar se o curto-circuito ainda está presente. Devido a este ciclo de trabalho de 50µs / 20 ms, o consumo médio de corrente durante esta condição de curto-circuito é muito baixo (aproximadamente 40 mA) .Durante esta condição de curto-circuito, o pino 12 é baixo por 20 ms e alto por 50µs.

A dissipação de energia em qualquer condição de curto-circuito é muito baixa. DETECÇÃO DE TEMPERATURA :
Quando a temperatura da junção virtual Tvj atinge 150 ° C, o pino 12 ficará continuamente baixo.OPEN COLLECTOR OUTPUT Pin 12 é uma saída de coletor aberto, que permite que o pino 12 de mais dispositivos seja amarrado juntos
