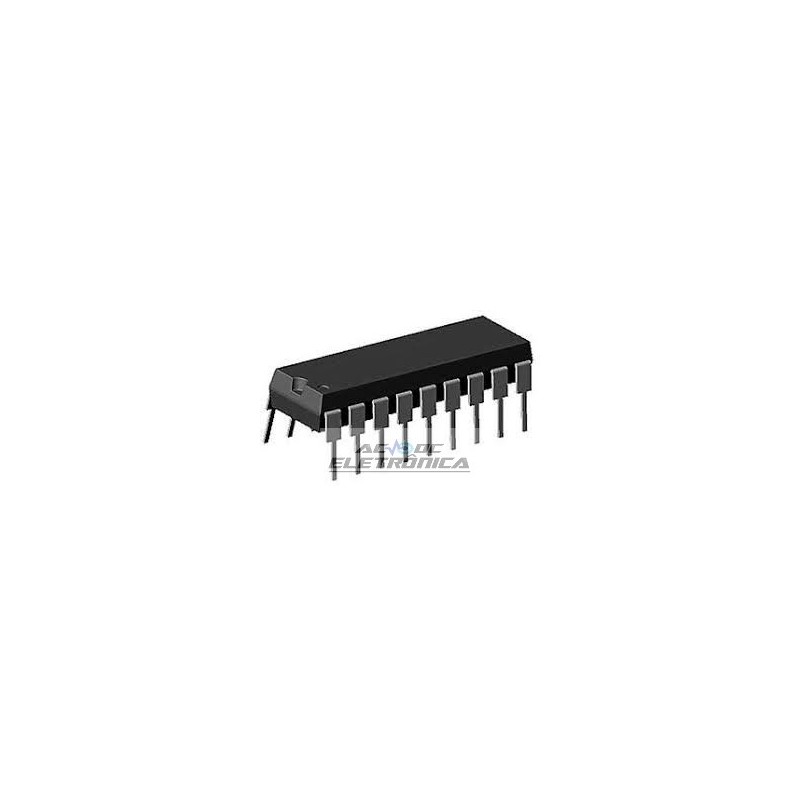

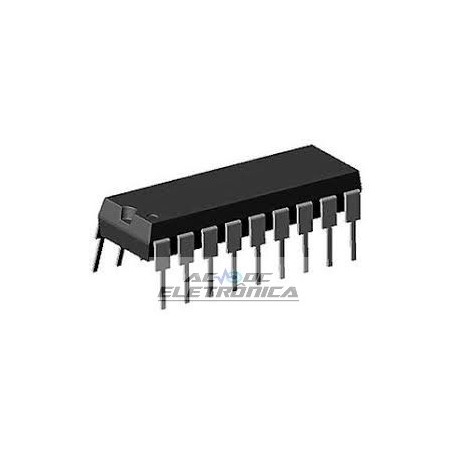

Circuito integrado TEA1067

Circuito integrado TEA1067

Low voltage versatile telephone transmission circuit with dialler interface

DESCRIÇÃO
O TEA1067 é um circuito integrado bipolar que executa todas as funções de interface de linha e linha necessárias em aparelhos telefônicos totalmente eletrônicos. Ele realiza comutação eletrônica entre discagem e fala. O circuito é capaz de operar com uma tensão de linha DC de 1,6 V (com desempenho reduzido) para facilitar o uso de mais aparelhos telefônicos em paralelo.
Características
• Baixa tensão de linha DC; opera até 1,6 V (excluindo guarda de polaridade)
• Regulador de tensão com resistência estática regulável
• Fornece fornecimento com corrente limitada para circuitos externos
• Entradas simétricas de alta impedância (64 kO) para microfones dinâmicos, magnéticos ou piezoelétricos
• Entrada de alta impedância assimétrica (32 kO) para eletrictrofotômetro
• Entrada de sinal DTMF com tom de confiança
• Entrada de mudo para discagem por pulso ou discagem DTMF
• Desligue a entrada para discagem por pulso ou registro de recall
• Amplificador de recepção para fone de ouvido magnético ou dinâmico ou piezelétrico
• Faixa de ajuste de ganho grande em amplificadores de microfone e fone de ouvido
• Recurso de compensação de perda de linha dependente de corrente de linha para amplificadores de microfone e fone de ouvido
• Controle de ganho adaptável para troca de fornecimento
• capacidade de ajuste de tensão de linha DC
