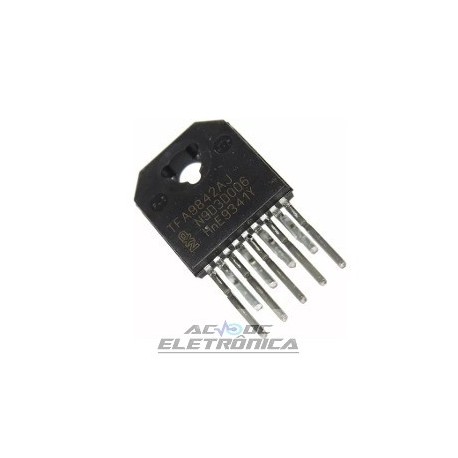

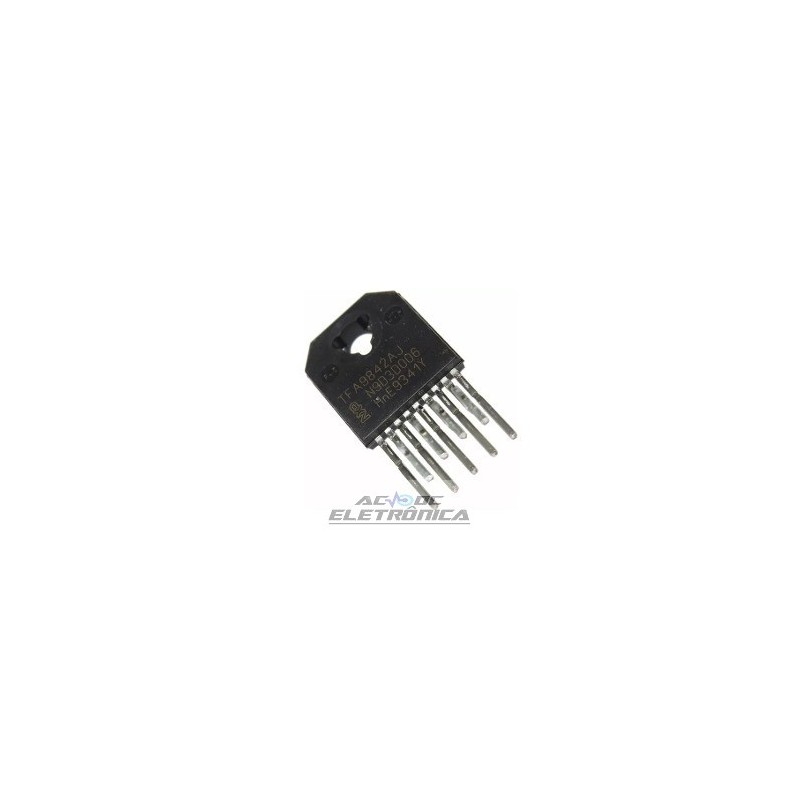

Circuito integrado TFA9842AJ

Circuito integrado TFA9842AJ

7.5 W stereo power amplifier with volume control

Descrição geral
O TFA9842AJ contém dois amplificadores de potência de áudio idênticos. O TFA9842AJ pode ser
usado como dois canais Single-Ended (SE) com um controle de volume. O ganho máximo é
26 dB.
O TFA9842AJ vem em um pacote de potência DIL-bent-SIL (DBS9P) de 9 pinos. O TFA9842AJ
é pino compatível com o TFA9843AJ, TFA9843 (B) J, TFA9842 (B) J e TFA9841J. o
diferença entre o TFA9843AJ eo TFA9843 (B) J, TFA9842 (B) J, TFA9841J é o
funcionalidade do pino 7. O TFA9843AJ tem um Controle de Volume (VC) no pino 7. O
TFA9843 (B) J, TFA9842 (B) J e TFA9841J têm uma seleção de modo (MODE) no pino 7.
O TFA9842AJ contém um circuito de proteção exclusivo baseado unicamente em
medições de temperatura dentro do chip. Isso dá potência máxima de saída para todos
fornecer tensões e condições de carga sem furos de áudio desnecessários. Quase qualquer oferta
a combinação de tensão e impedância de carga pode ser feita desde que o limite térmico
condições (número de canais utilizados, dissipador externo e temperatura ambiente)
isto.
2. Recursos
¦ 2 canais SE: possibilidade de operação de 1 W a 7,5 W
¦ Recorte suave
¦ Grampos de entrada
¦ Controle de volume
¦ modo de espera e mudo
¦ Não ligar ou desligar a comutação de plops
¦ Baixa corrente de espera
¦ Rejeição de ondulação de alta tensão de alimentação
¦ Saídas de curto-circuito protegidas para aterramento, suprimento e através da carga
¦ Protegido termicamente
¦ Pino compatível com o TFA9843AJ, TFA9843 (B) J, TFA9842 (B) J e TFA9841J
3. Aplicações
¦ TV CRT e TV LCD
¦ Monitores
¦ alto-falantes do PC
¦ caixa de som
¦ Receptores de áudio mini e micro
