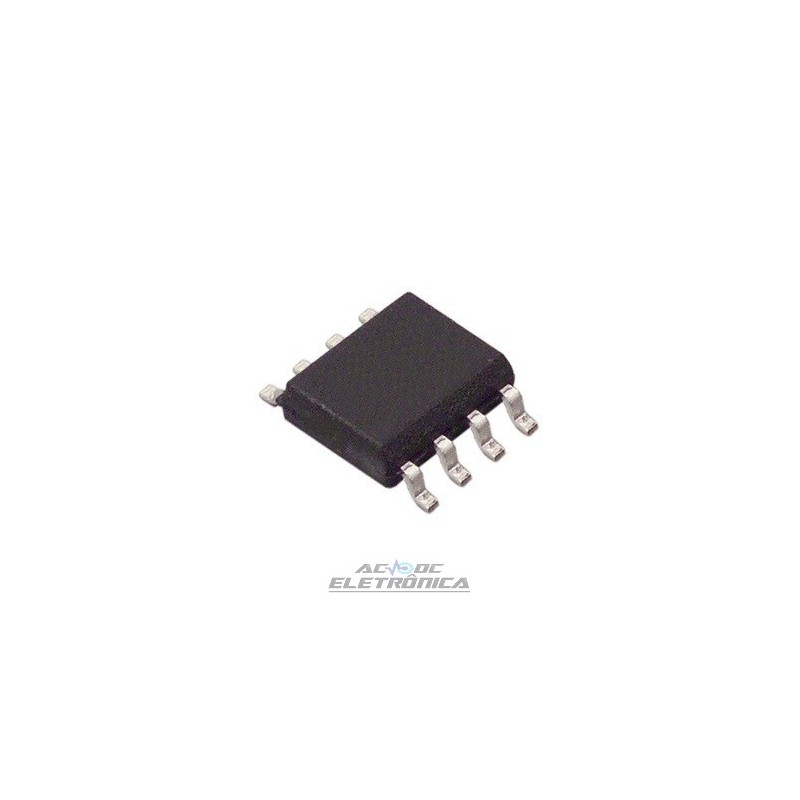

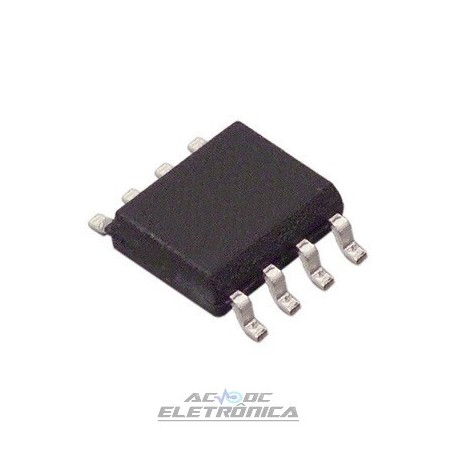

Circuito integrado TL431AC

Circuito integrado TL431ACOs circuitos integrados TL431, A, B são programáveis em três terminais
deriva diodos reguladores. Estas referências de tensão IC monolíticas funcionam como
Zener de baixo coeficiente de temperatura que é programável de Vref a 36 V
com dois resistores externos. Estes dispositivos exibem uma ampla corrente de operação
faixa de 1,0 mA a 100 mA com uma impedância dinâmica típica de 0,22 O. o
características dessas referências fazem deles excelentes substitutos para
diodos zener em muitas aplicações, como voltímetros digitais,
suprimentos, e circuito op amp. A referência de 2,5 V torna conveniente
obter uma referência estável a partir de fontes lógicas de 5.0 V e, como o TL431, A,
B opera como um regulador de derivação, pode ser usado como um positivo ou
referência de tensão negativa.
• Tensão de Saída Programável para 36 V
• Tolerância de referência de tensão: ± 0,4%, tipo @ 25 ° C (TL431B)
• Impedância de Saída Baixa Dinâmica, 0,22 O Típica
• Capacidade de corrente de afundamento de 1,0 mA a 100 mA
• Coeficiente Equivalente de Temperatura Total de 50 ppm / ° C
• Temperatura Compensada para Operação em Operação Completa
Faixa de temperatura
• Vol Baixo Ruído de Saída
