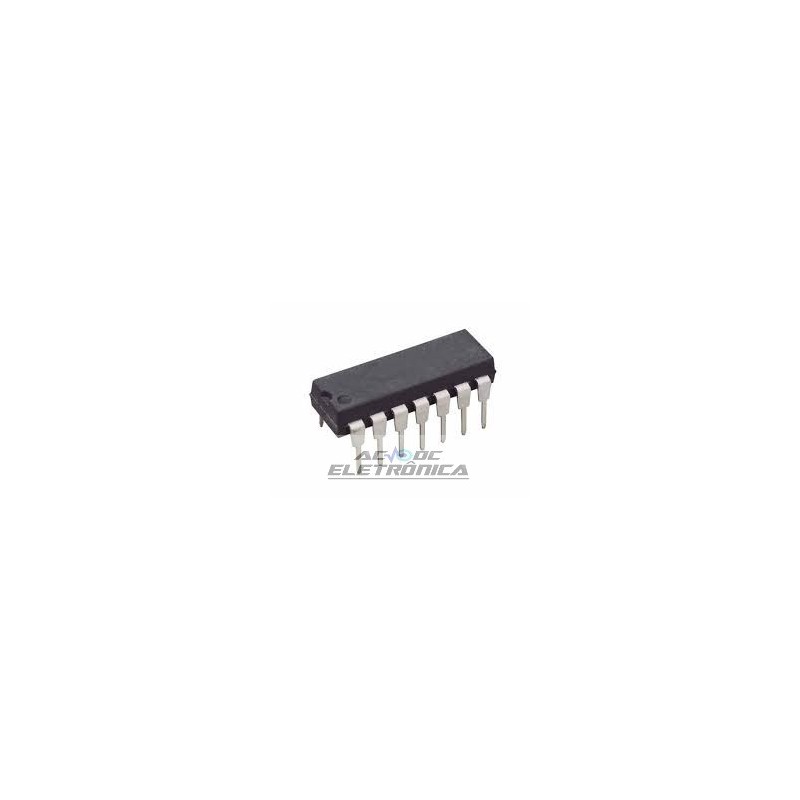

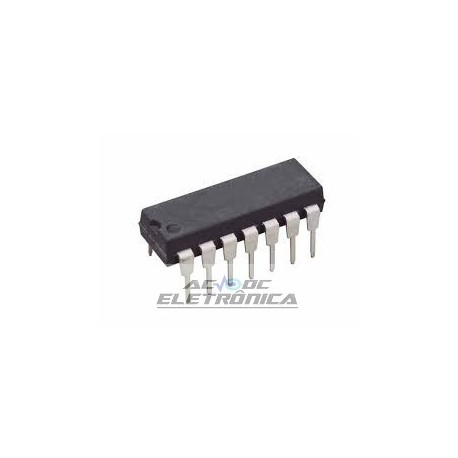

Circuito integrado TLE2064

Circuito integrado TLE2064

EXCALIBUR JFET-INPUT HIGH-OUTPUT-DRIVE mPOWER OPERATIONAL AMPLIFIERS

2 × Largura de banda (2 MHz) do TL06x e
Amplificadores Operacionais TL03x
Corrente de baixa oferta ... 290 µA / Ch Typ
 Corte de voltagem offset no chip para
Melhor desempenho do DC
Unidade de Saída Alta, Especificada em 100-O
Cargas
Piso de baixo ruído do que anteriormente
Gerações de BiFETs de baixa potência

descrição
A série TLE206x de amplificadores operacionais de entrada de JFET de baixo consumo de energia dobra a largura de banda
geração de famílias TL06x e TL03x BiFET sem aumentar significativamente o consumo de energia. Texas
O processo Excalibur também oferece um nível de ruído menor que o TL06x e o TL03x. Zener on-chip
o corte da tensão de offset gera graus de precisão para aplicações acopladas a CC. Os dispositivos TL206x são
compatível com pinos com outros BiFETs da Texas Instruments; eles podem ser usados ??para dobrar a largura de banda do TL06x e
Circuitos TL03x ou para reduzir o consumo de energia dos circuitos TL05x, TL07x e TL08x em quase 90%.
Os amplificadores operacionais BiFET oferecem a impedância de entrada inerentemente maior dos transistores de entrada JFET, sem
sacrificando a unidade de saída associada a amplificadores bipolares. Isso os torna mais adequados para a interface com
sensores de alta impedância ou sinais ac de baixo nível. Eles também apresentam inerentemente melhor resposta ac do que bipolar
ou dispositivos CMOS com consumo de energia comparável. A família TLE206x possui um drive de alta saída
circuito capaz de alimentar cargas de 100 at em suprimentos tão baixos quanto ± 5 V. Isso os torna especialmente adequados para a condução
cargas de transformador em modems e outras aplicações que exigem boas características de CA, baixa potência e alta
unidade de saída.
Como os amplificadores operacionais BiFET são projetados para uso com fontes de alimentação duplas, deve-se tomar
observe os limites de tensão de entrada do modo comum e o balanço de saída ao operar a partir de um único suprimento. Polarização DC
do sinal de entrada é necessário e as cargas devem ser terminadas em um nó virtual no meio da alimentação. Texas
O gerador de terra virtual integrado TLE2426 é útil ao operar amplificadores BiFET de um único
suprimentos.
O TLE206x é totalmente especificado em ± 15 V e ± 5 V. Para operação em sistemas de baixa tensão e / ou alimentação
As famílias de amplificadores operacionais Texas Instruments LinCMOS (prefixos TLC e TLV) são recomendadas.
Ao passar de amplificadores BiFET para CMOS, deve ser dada especial atenção à taxa de variação e largura de banda
requisitos e carregamento de saída. Os amplificadores operacionais Texas Instruments TLV2432 e TLV2442 CMOS
são excelentes escolhas a considerar.
