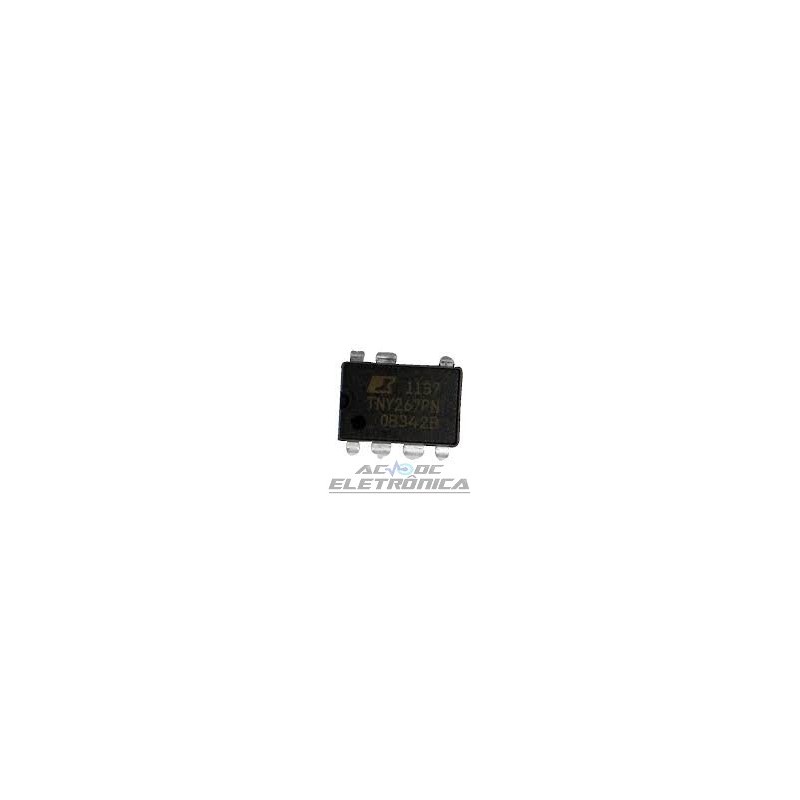

Circuito integrado TNY267PN

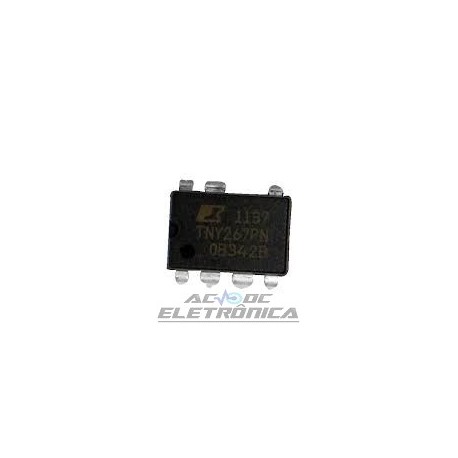

Circuito integrado TNY267PN

Enhanced, Energy Efficient, Low Power Off-line Switcher

Recursos do TinySwitch-II reduzem o custo do sistema
• Auto-reinício totalmente integrado para curto-circuito e abertura
proteção contra falhas em loop - economiza custos de componentes externos
• O circuito interno praticamente elimina o ruído audível com
transformador comum de verniz
• O recurso de detecção de subtensão de linha programável impede
ligar / desligar falhas - economiza componentes externos
• O jittering de frequência reduz drasticamente o EMI (~ 10 dB)
- minimiza os custos dos componentes do filtro EMI
• Operação de 132 kHz reduz o tamanho do transformador - permite o uso
de núcleos EF12.6 ou EE13 para baixo custo e tamanho pequeno
• tolerâncias muito apertadas e variação de temperatura insignificante
nos parâmetros-chave facilita o design e reduz o custo
• Solução de comutador de contagem de componentes mais baixa
• Família de dispositivos escaláveis ??expandida para baixo custo do sistema
Melhor custo / desempenho em relação ao RCC e Linear
• Menor custo do sistema que o RCC, discreto PWM e outros
soluções integradas / híbridas
• Substituição econômica para linears regulados volumosos
• Simples controle ON / OFF - sem necessidade de compensação de loop
• Sem enrolamento de polarização - transformador mais simples e de menor custo
• O design simples praticamente elimina o retrabalho
manufatura
EcoSmart®
- Extremamente eficiente em termos de energia
• Sem consumo de carga <50 mW com desvio de polarização e
<250 mW sem desvio na entrada de 265 VAC
• Atende a Comissão de Energia da Califórnia (CEC), Energia
Requisitos de estrela e UE
• Ideal para aplicações de carregador de celular e espera de PC
Alto desempenho a baixo custo
• Alimentação de alta tensão - ideal para aplicações de carregador
• Alta largura de banda fornece rápido ligar sem overshoot
• A operação de limite de corrente rejeita a ondulação de frequência de linha
• O limite de corrente integrado e a proteção térmica melhoram
segurança
Descrição
O TinySwitch-II integra um MOSFET de potência de 700 V, oscilador,
fonte de corrente alternada de alta tensão, limite de corrente e
circuito de desligamento térmico em um dispositivo monolítico. o
energia inicial e operacional são derivadas diretamente
a tensão no pino DRAIN, eliminando a necessidade de
um enrolamento de polarização e circuito associado. Além disso, o
Dispositivos TinySwitch-II incorporam reinicialização automática, subtensão de linha
sentido e frequência de jittering. Um design inovador
minimiza componentes de freqüência de áudio no simples ON / OFF
controlo para eliminar praticamente o ruído sonoro com
construção padrão do transformador gravado / envernizado. O totalmente
circuito de reinicialização automática com segurança limita a potência de saída
condições de falha, como curto circuito de saída ou loop aberto,
redução da contagem de componentes e circuito secundário de feedback
custo. Um resistor de detecção de linha opcional programa externamente uma linha
limite de subtensão, que elimina falhas de energia
causada pela descarga lenta de capacitores de armazenamento de entrada
em aplicativos como suprimentos em espera. A freqüência de operação
de 132 kHz é jittered para reduzir significativamente tanto o quase-pico
e média EMI, minimizando o custo de filtragem.
