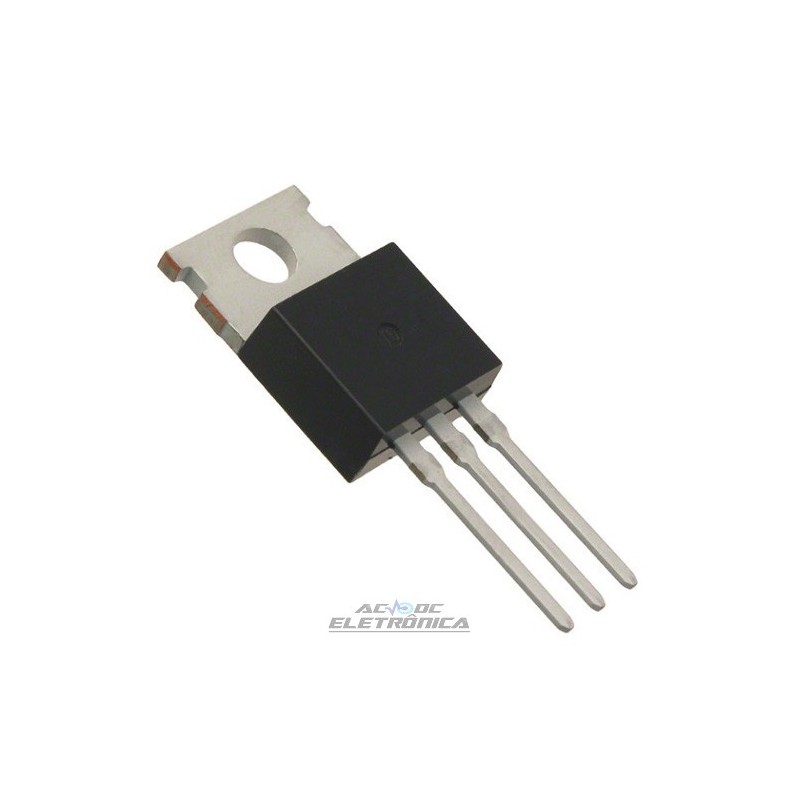

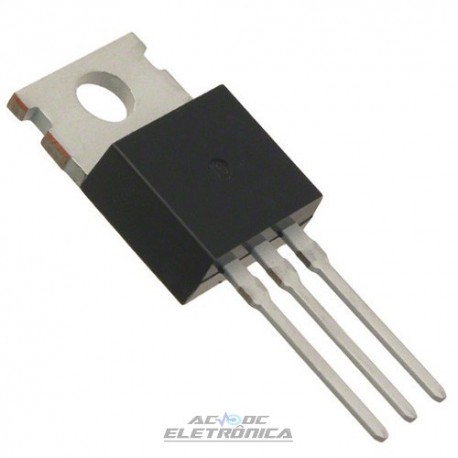

Circuito integrado TOP225YN

Circuito integrado TOP225YN

Three-terminal Off-line PWM Switch
Destaques do produto
• Solução de switcher de contagem de componentes de menor custo e menor
• Custo competitivo com linears acima de 5W
• Perdas CA / CC muito baixas - até 90% de eficiência
• Reinicialização automática integrada e limitação de corrente
• Fechamento térmico travado para proteção no nível do sistema
• Implementa a topologia Flyback, Forward, Boost ou Buck
• Funciona com feedback primário ou opto
• Estável no modo de condução descontínua ou contínua
• Guia conectado à fonte para baixa EMI
• A simplicidade do circuito e as ferramentas de design reduzem o tempo de comercialização
Descrição
A segunda geração da família TOP Switch-II é mais custo
eficaz e fornece várias melhorias em relação ao primeiro
geração da família TOPSwitch. A família TOPSwitch-II se estende
a faixa de potência de 100W a 150W para 100/115/230 VAC
entrada e de 50W a 90W para entrada universal de 85-265 VAC.
Isso traz vantagens tecnológicas TOPSwitch para muitos novos
aplicações, ou seja, TV, monitor, amplificadores de áudio, etc.
melhorias significativas no circuito que reduzem a sensibilidade
layout de placa e transientes de linha agora fazem o design ainda
Mais fácil. A opção de pacote padrão 8L PDIP reduz o custo em
menor potência, aplicações de alta eficiência. O chumbo interno
quadro deste pacote usa seis de seus pinos para transferir o calor de
o chip diretamente para a placa, eliminando o custo de um dissipador de calor.
O TOP Switch incorpora todas as funções necessárias para um
sistema de controle de modo em um terminal de três monolítico IC: poder
MOSFET, controlador PWM, circuito de arranque de alta tensão, loop
circuitos de compensação e proteção contra falhas
