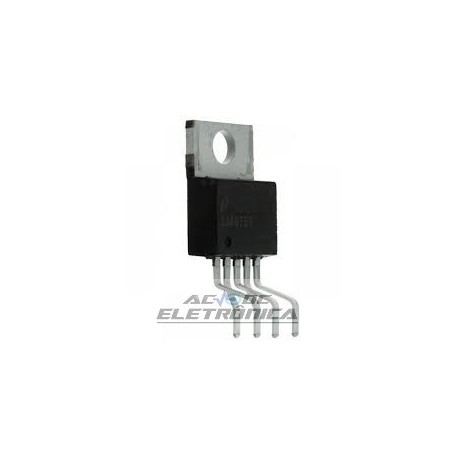

Circuito integrado TOP233Y

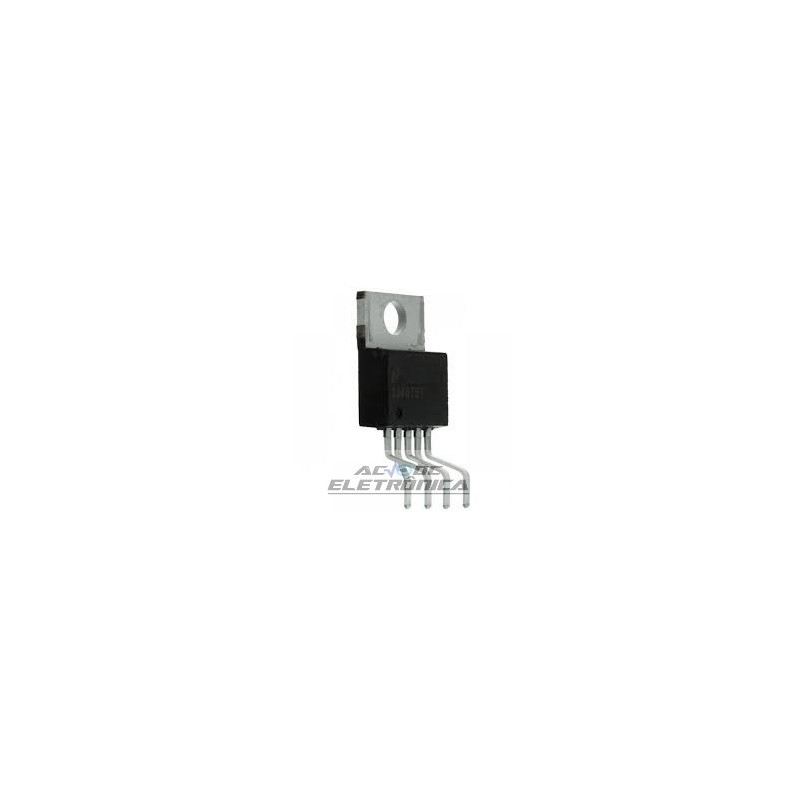

Circuito integrado TOP233Y

Family Design Flexible,EcoSmart, Intergrated OFff-line Switcher
Destaques do produto
Custo de sistema mais baixo, alta flexibilidade de design
• Recursos eliminam ou reduzem o custo de componentes externos
• Soft-start totalmente integrado para o mínimo estresse / overshoot
• Limite de corrente preciso definido externamente
• Ciclo de trabalho mais amplo para mais potência, menor capacitor de entrada
• Detecção de subtensão de linha (UV): sem desligar falhas
• O desligamento de sobretensão de linha (OV) aumenta o limite de oscilação da linha
• Avanço de linha com ciclo de trabalho máximo (DCMAX)
redução rejeita ondulação e limita o DCMAX na linha alta
• Conjuntos de resistores únicos Limites de OV / UV, redução de DCMAX
• O jittering de frequência reduz os custos de filtragem de EMI e EMI
• Regula para carga zero sem carregamento simulado
• Freqüência de 132 kHz reduz o tamanho da fonte de alimentação / transformador
• opção de meia frequência para aplicações de vídeo
• Desligamento térmico histerético para recuperação automática
• Grande histerese térmica evita o superaquecimento da placa
• Pacotes padrão com pinos omitidos para grande fuga
• Capacidade ON / OFF remota ativa e ativada
• Sincronizável para uma frequência mais baixa
EcoSmart® - eficiência energética
• O ciclo de pular reduz o consumo sem carga
• Consumo reduzido no modo de desligamento remoto
• opção de meia frequência para standby de alta eficiência
• Permite desligamento / wake-up via LAN / porta de entrada
Descrição
O TOPSwitch-FX usa a topologia TOPSwitch e o custo comprovados
integra efetivamente muitas novas funções que reduzem o
custo e, ao mesmo tempo, melhorar a flexibilidade do design,
desempenho e eficiência energética. Como o TOPSwitch, o alto
MOSFET do poder da tensão, controle de PWM, proteção de falha e
outros circuitos de controle são todos integrados em um único CMOS
chip, mas com dois terminais adicionados. O primeiro é uma MULTIFUNÇÃO
(M) pino, que implementa linha programável
Desligamento OV / UV e avanço de linha para frente / redução de DCMAX com
voltagem de linha. O mesmo pino pode ser usado para definir externamente
um limite de corrente preciso. Em ambos os casos, este pino também pode ser usado
para ligar / desligar remoto ou para sincronizar o oscilador
sinal externo de frequência mais baixa. O segundo terminal adicionado é
o pino FREQUENCY (F) e está disponível apenas no Y
pacote. Este pino fornece a opção de meia frequência quando
conectado a CONTROL (C) em vez de SOURCE (S). o
recursos nos novos pinos podem ser desativados, encurtando-os para o
SOURCE, que permite que o dispositivo funcione em um terminal de três
Modo TOPSwitch, mas com o seguinte novo transparente
características: soft-start, salto de ciclo, freqüência de comutação de 132 kHz,
jittering de frequência, DCMAX mais amplo, desligamento térmico histerético
e fuga maior. Além disso, todos os parâmetros críticos, como
a freqüência, o limite de corrente, o ganho de PWM, etc. têm a temperatura mais apertada
e tolerâncias absolutas em comparação com a família TOPSwitch-II.
Maior precisão do limite de corrente e maior DCMAX, quando combinado
com outros recursos, permite um poder 10% a 15% maior
capacidade nos dispositivos TOPSwitch-FX em comparação com
Dispositivos TOPSwitch-II para as mesmas condições de entrada / saída.
