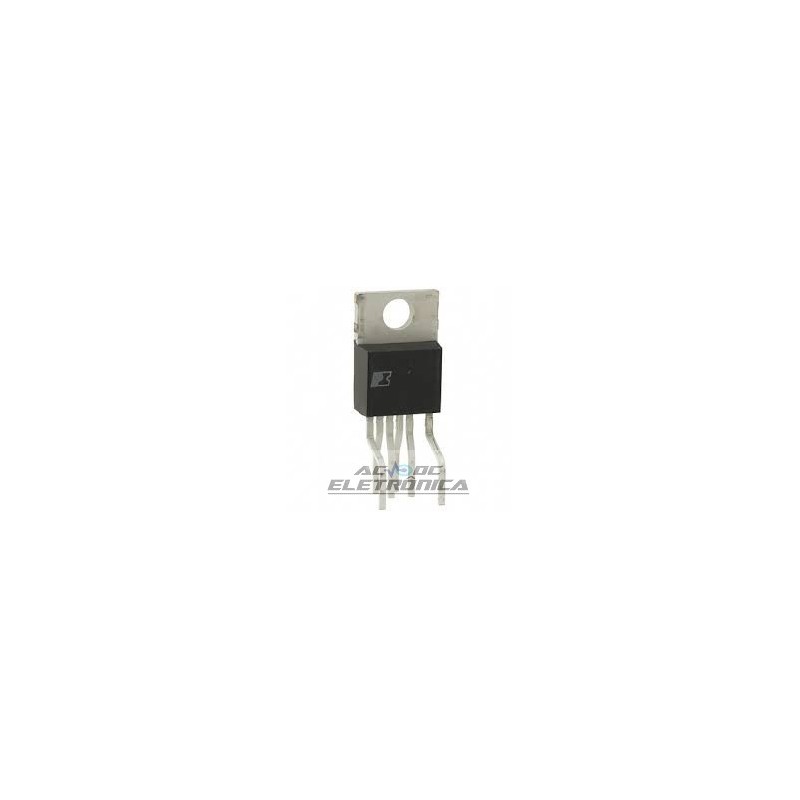

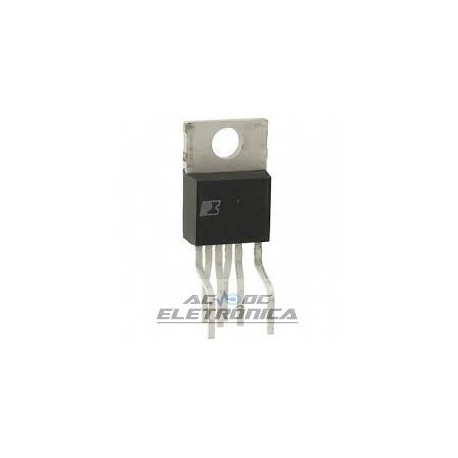

Circuito integrado TOP250YN

Circuito integrado TOP250YN

TOPSwitch -GX Family Extended Power, Design Flexible, EcoSmart, Integrated Off-line Switcher

Destaques do produto
Custo de sistema mais baixo, alta flexibilidade de design
• Faixa de potência estendida até 290 W
• Recursos eliminam ou reduzem o custo de componentes externos
• Soft-start totalmente integrado para o mínimo estresse / overshoot
• limite de corrente preciso programável externamente
• Ciclo de trabalho mais amplo para mais potência, menor capacitor de entrada
• Sensores de limite e de corrente de linha separados nos pacotes Y / R / F
• Detecção de subtensão de linha (UV): sem desligar falhas
• O desligamento de sobretensão de linha (OV) aumenta o limite de oscilação da linha
• Avanço de linha com ciclo de trabalho máximo (DCMAX)
redução rejeita ondulação de linha e limita DCMAX na linha alta
• O jittering de frequência reduz os custos de filtragem de EMI e EMI
• Regula para carga zero sem carregamento simulado
• Freqüência de 132 kHz reduz o tamanho da fonte de alimentação / transformador
• opção de meia frequência em pacotes Y / R / F para aplicações de vídeo
• Desligamento térmico histerético para recuperação automática de falhas
• Grande histerese térmica evita o superaquecimento da placa
EcoSmart - eficiência energética
• Consumo extremamente baixo no modo de desligamento remoto
(80 mW @ 110 VAC, 160 mW @ 230 VAC)
• Freqüência reduzida com carga para alta eficiência de espera
• Permite desligamento / wake-up via LAN / porta de entrada
Descrição
O TOPSwitch-GX usa a mesma topologia comprovada que o TOPSwitch,
integrar de forma econômica o MOSFET de alta tensão,
Controle PWM, proteção contra falhas e outros circuitos de controle em
chip CMOS único. Muitas novas funções são integradas para reduzir
custo do sistema e melhorar a flexibilidade do design, desempenho
e eficiência energética.
Dependendo do tipo de pacote, a família TOPSwitch-GX
1 ou 3 pinos adicionais sobre o padrão DRAIN, SOURCE
e terminais CONTROL que permitem as seguintes funções: linha
sensor (OV / UV, avanço da linha / redução da CC máx), preciso
limite de corrente definido externamente, ligar / desligar remoto e sincronização
a uma frequência externa inferior e seleção de frequência
(132 kHz / 66 kHz).
Todos os tipos de pacote fornecem os seguintes recursos transparentes:
Partida suave, frequência de comutação de 132 kHz (reduzida automaticamente
em carga leve), jitter de frequência para menor EMI, DCMAX mais amplo,
desligamento térmico histerético e pacotes maiores de fuga. Em
Além disso, todos os parâmetros críticos (isto é, limite de corrente, frequência,
Ganho PWM) têm temperatura mais apertada e tolerância absoluta, para
simplificar o design e otimizar o custo do sistema
