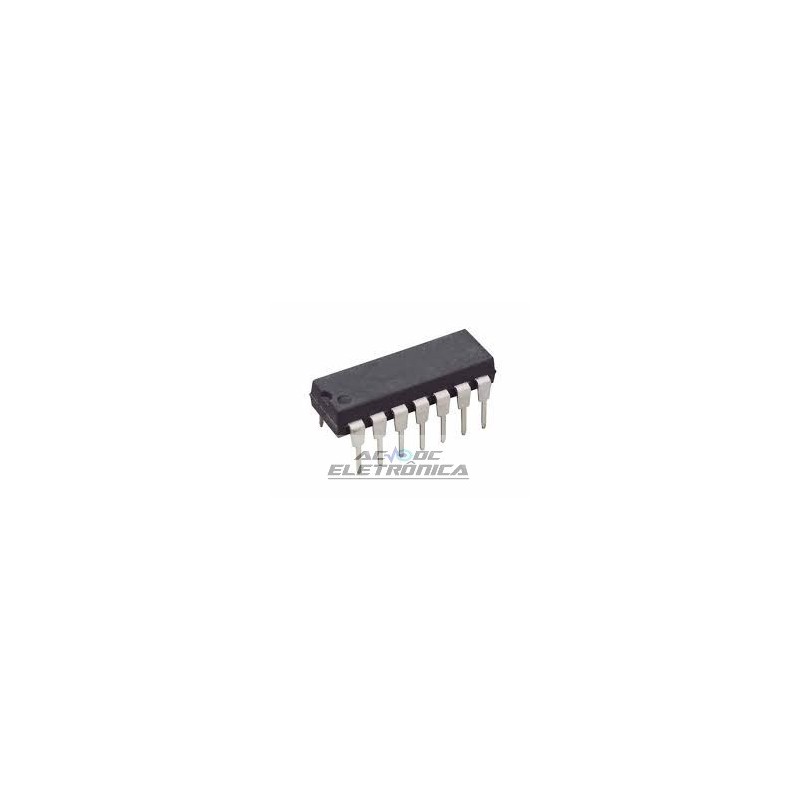

Circuito integrado TP3057N

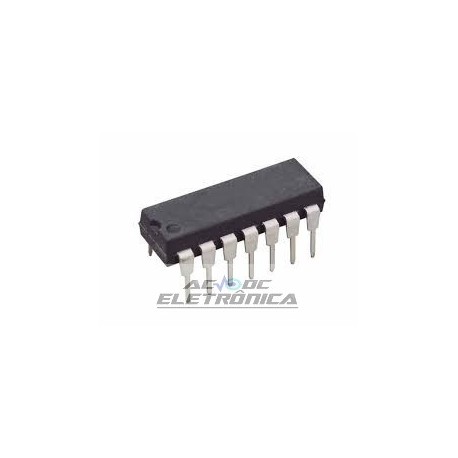

Circuito integrado TP3057N

Enhanced Serial Interface CODEC/Filter COMBO Family

Descrição
A família TP3054 TP3057 consiste em filtros CODEC PCM monolíticos e lei-A que utilizam o AD e o DA
 arquitetura de conversão mostrada naFigura 1 e uma interface PCM serial Os dispositivos são fabricados usando o processo CMOS duplo-poli avançado da National (microCMOS) A parte de codificação de cada dispositivo consiste em um amplificador de ganho de entrada um pré-filtro RC ativo que elimina frequência muito alta ruído antes de entrar em um filtro passa-banda de capacitador comutado que rejeita sinais abaixo de 200 Hz e acima de 3400 Hz. Também estão incluídos os circuitos de zero automático e um codificador de classificação que amostram o sinal filtrado e o codificam na lei-m compadres ou Formato PCM A-law A parte de decodificação de cada dispositivo consiste em um decodificador de expansão que reconstrói o sinal analógico da lei m-compexed ou código A-law um filtro low-pass que corrige a resposta sin xx da saída do decodificador e rejeita sinais acima de 3400 Hz seguido por um amplificador de potência única capaz de acionar cargas de baixa impedância. Os dispositivos requerem dois 1536 MHz 1544 MHz ou 2048 MHz de transmissão e recebem relógios principais que podem cronosa transmitir e receber relógios de bits que podem variar de 64 kHz a 2048 MHz e transmitir e receber pulsos de sincronização de quadros O tempo dos pulsos de sincronização de quadros e dados PCM é compatível com ambos os formatos padrão da indústriaCODECYComplete e sistema de filtragem (COMBO) e filtro passa-baixa Receber filtro passa-baixa com sin xx correção Filtros de ruído RC ativos compatível com lei-A ou A-lei e DECoderInterranal de precisão referência de tensão Interface serial IOTexto auto-zero interno lei do ryYm 16-pinTP3054YA 16-pinTP3057Y Projetado para aplicações D3D4 e CCITTYg5VoperaçãoYBaixo potência de operação tipicamente 50 mWY Modo de espera de desligamento normalmente 3mWYAlteração automática de energia Y Interfaces digitais TTL ou CMOS compatíveisYMaximiza a densidade do circuito do cartão de interface de linhaY Pacotes de montagem em superfície ou em linha Y Consulte também AN-370 '' Técnicas para projetar com circuitos de COMBO do filtro do CODEC
