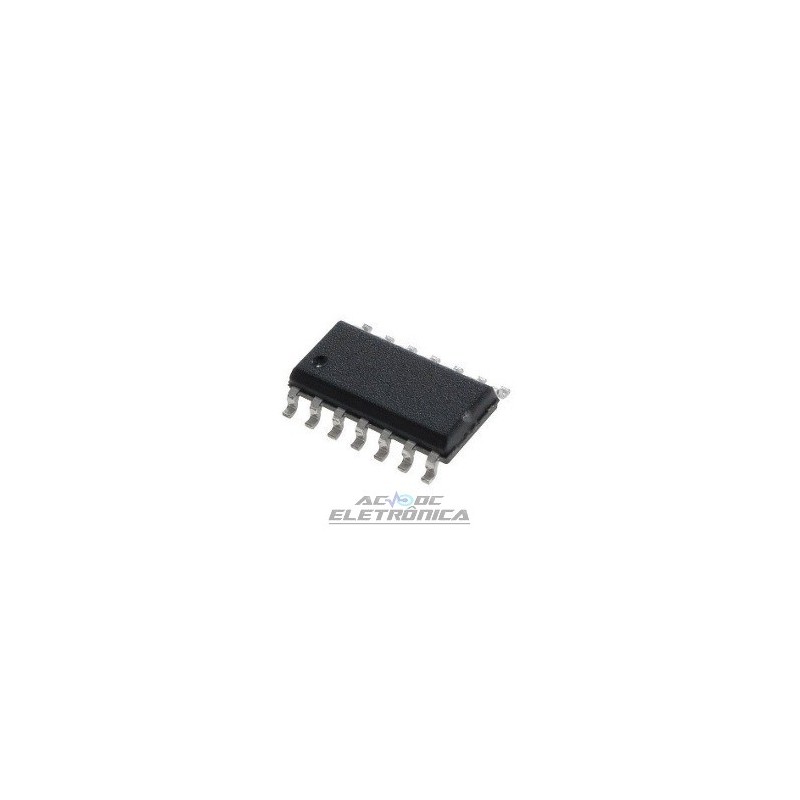

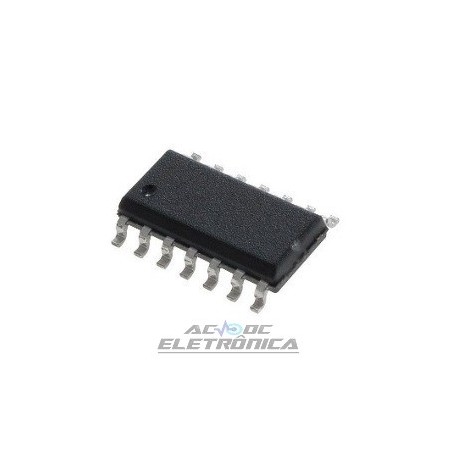

Circuito integrado UC3843 SMD - 14 Pinos

Circuito integrado UC3843 SMD - 14 Pinos

CURRENTMODE PWM CONTROLLER

CARACTERÍSTICAS
• otimizado para off-line e DC
Para conversores DC
• Corrente de Partida Baixa (<1mA)
• Automatic Feed Forward
Compensação
• Limitação de corrente pulso a pulso
• Resposta de Carga Aprimorada
Características
• Travamento de subtensão com
Histerese
• supressão de pulso duplo
• Totem Pólo de Alta Corrente
Saída
• Bandgap Internamente Aparado
Referência
• operação de 500khz
• Baixo RO Error Amp
DESCRIÇÃO
A família de CIs de controle UC1842 / 3/4/5 fornece os recursos necessários para implementar
Esquemas de controle de modo de corrente de freqüência fixa DC ou DC off-line ou
com uma contagem mínima de peças externas. Circuitos implementados internamente incluem subtensão
bloqueio com corrente de partida inferior a 1mA, uma referência de precisão
aparado para precisão na entrada do amplificador de erro, lógica para garantir o travamento
operação, um comparador PWM que também fornece controle de limite de corrente, e um
Estágio de saída do totem projetado para originar ou afundar a corrente de pico. A saída
estágio, adequado para a condução MOSFETs N Channel, é baixo no estado desligado.
Diferenças entre os membros desta família são o bloqueio de subtensão
limiares e intervalos máximos do ciclo de serviço. A UC1842 e a UC1844
Limites de UVLO de 16V (on) e 10V (off), idealmente adequados para aplicações off-line.
Os limiares correspondentes para o UC1843 e UC1845 são 8,4V
e 7,6 V. A UC1842 e a UC1843 podem operar em ciclos de trabalho se aproximando
100%. Uma faixa de zero a 50% é obtida pela UC1844 e UC1845 pelo
adição de um flip flop interno que desliga a saída de todos os outros
ciclo de clock
