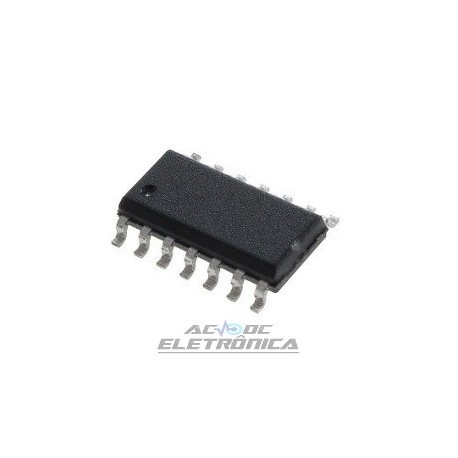

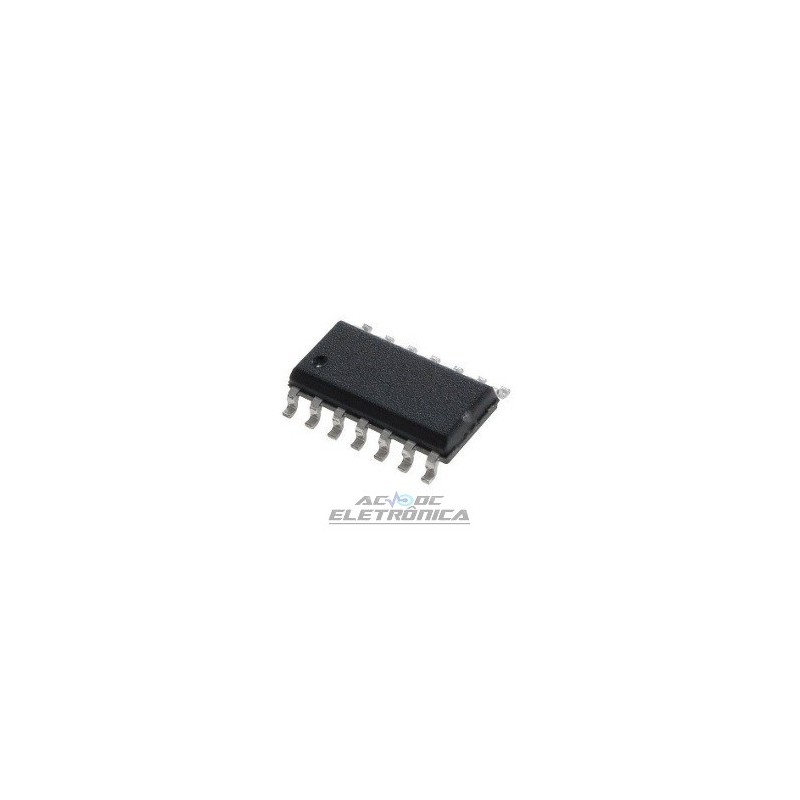

Circuito integrado UC3844 SMD - SOIC 14 Pinos

Circuito integrado UC3844 SMD - SOIC 14 Pinos

Controlador PWM de Modo Atual 8-SOIC
. OTIMIZADO PARA OFF-LINE E DC PARA DC
CONVERSORES
. CORRENTE DE START-UP BAIXA (<1 mA)
. COMPENSAÇÃO AUTOMÁTICA DE AVANÇO PARA A FRENTE
. LIMITAÇÃO DE PULSO-POR-PULSECURRENT
. CARACTERÍSTICAS DE RESPOSTA DE CARGA APRIMORADAS
. LOCALIZAÇÃO DE SUB-VOLTAGEM
. SUPRESSÃO DE PULSO DUPLO
. SAÍDA DE PÓLO ATUAL ALTA
REFERÊNCIA DE BANDGAP REF.
. OPERAÇÃO DE 500 KHz
. LOW RO ERRORAMP
DESCRIÇÃO
A família de controles do CS3842 / 3/4/5 fornece
recursos necessários para implementar off-line ou DC para
Esquemas de controle de modo atual de freqüência fixa DC
com uma contagem de peças mínimas e externas.Circuitos implementados internamenteincluematravés de
corrente de partida menor que 1 mA, uma referência de precisão
aparado para precisão na entrada do erroramp,
lógica para garantir a operação travada, um comparador PWM com limite de
controle, um totem
Pólo de saída projetado para abastecer ou afundar
Corrente de pico alto. O estágio de saída, adequado para
dirigindo N-Channel MOSFETs, is low no estado desligado.
Diferenças entre os membros desta família são os
limites de bloqueio de subtensão e máximo
faixas de ciclo de serviço. O UC3842 e o UC3844
Limiares UVLO de 16V (ligado) e 10V (desligado), idealmente
aplicações off-line adequadas
os limiares para o UC3843 e UC3845 são de 8,5 V
e 7.9 V. O UC3842 e o UC3843 podem operar
para os ciclos de trabalho aproximando-se de 100%. Um intervalo do
zero a <50% é obtido pelo UC3844 e
UC3845com o acréscimo de um falo aninternaltoggleflip
que anula a saída de todos os outros ciclos de clock.
