Circuito integrado UDN2987A

Circuito integrado UDN2987A

Driver de Fonte de 8 Canais DABIC-5 com Proteção de Sobrecorrente

Fornecendo proteção contra sobrecorrente para cada um de seus oito
saídas de fornecimento, o UDN2987A-6 e o ??UDN2987LW-6
drivers são usados ??como uma interface entre a lógica padrão de baixo nível
e relés, motores, solenóides, LEDs e lâmpadas incandescentes.
Esses dispositivos incluem desligamento térmico e saída transitória
diodos de proteção / fixação para uso com
tensões para 35 V.
Nesses drivers, cada canal inclui uma trava para desligar
esse canal se a corrente máxima do canal for excedida. Todos
os canais são desativados se o desligamento térmico estiver ativado. UMA
saída comum de FALHA é usada para indicar qualquer uma das
desligamento ou qualquer condição de sobrecorrente. Todas as saídas estão ativadas
puxando a entrada OE / R comum para alta. Quando OE / R¯ é baixo,
todas as saídas são inibidas e as oito travas são reiniciadas. o
A função OE / R¯ pode ser especialmente importante durante a energização,
impedindo que as entradas flutuantes ativem as saídas.
Em condições normais de operação, cada uma das oito saídas
fonte de mais de 100 mA continuamente em um ambiente
temperatura de 25 ° C e uma fonte de 35 V. A sobrecorrente
circuito de falha irá proteger o dispositivo de curto-circuitos para o terra
com tensões de alimentação de até 30 V.
As entradas são compatíveis com sistemas lógicos de 5 e 12 V:
TTL, Schottky TTL, DTL, PMOS e CMOS. Em todos os casos,
a saída é ligada por um nível ativo de entrada alta. Comparado
aos seus dispositivos antecessores, o UDN2987A e o UDN2987LW,
o UDN2987A-6 e o ??UDN2987LW-6 têm um
mais rápido TPHL (200 ns típico) e uma tensão de alimentação mais baixa do driver
classificação (4,75 V), que permite o uso da lógica de 5 V.

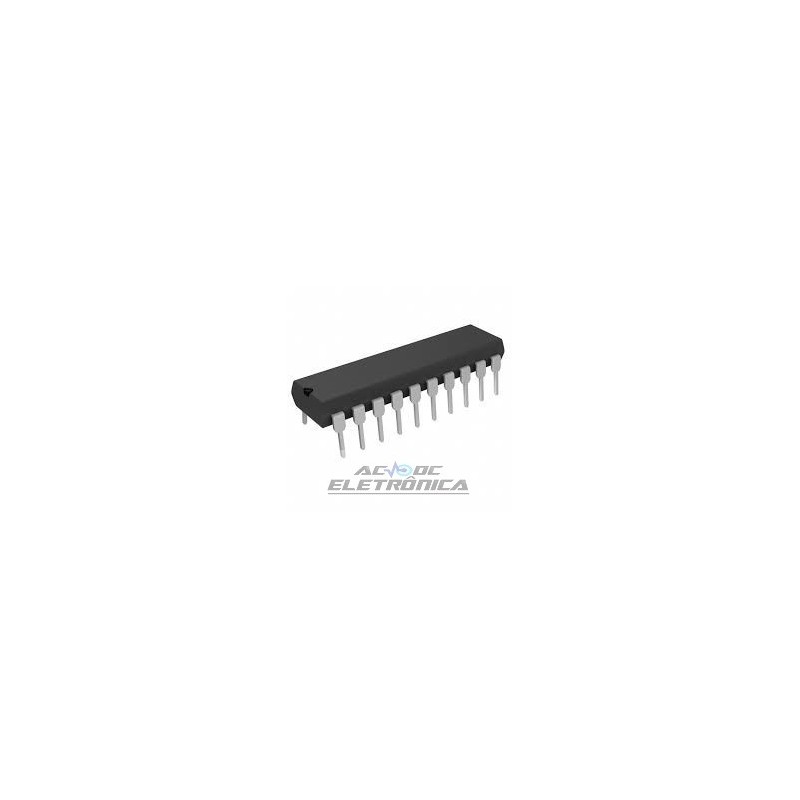

O UDN2987A-6 é fornecido em um plástico dual de 20 pinos
Pacote (DIP); o UDN2987LW-6 é fornecido com 20 derivações
pacote de plástico de esboço pequeno (SOIC-W). O Pb (chumbo) livre
as versões têm 100% de revestimento de chumbo fosco-estanho
