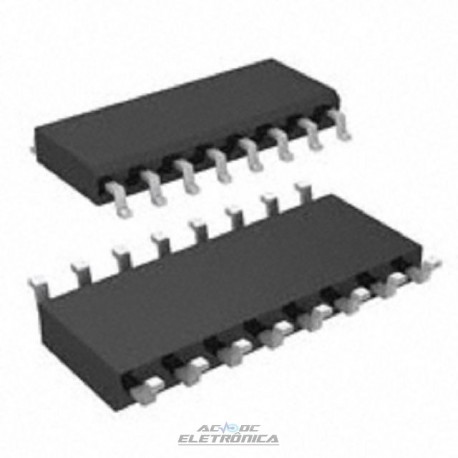

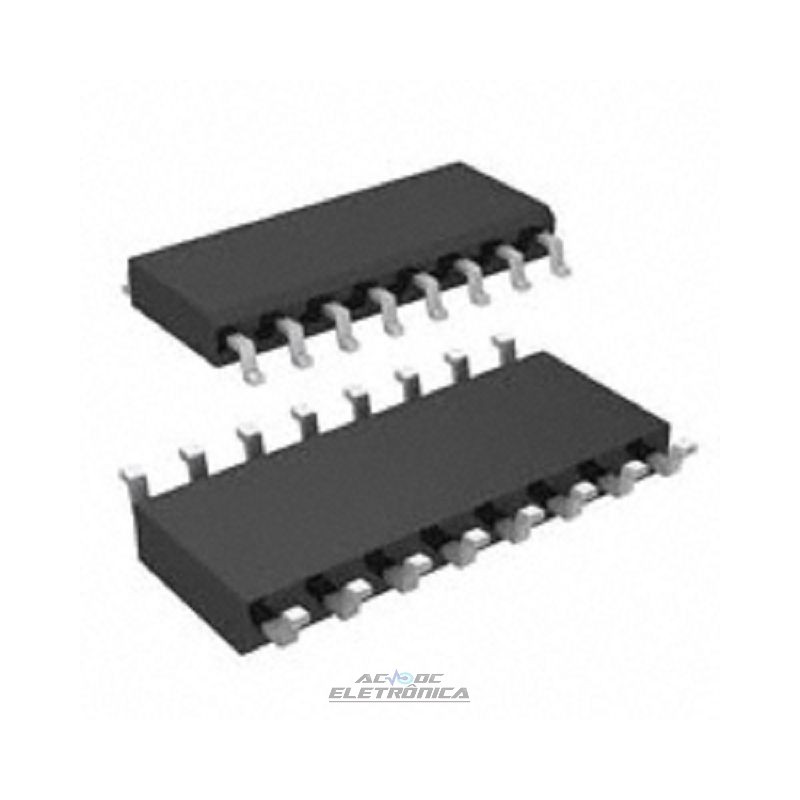

Circuito integrado ULN2003A SMD

Circuito integrado ULN2003A SMD

SEVEN DARLINGTON ARRAYS

. SETE DARLINGTONS POR PACOTE
. CORRENTE DE SAÍDA 500mA POR DRIVER
(600mA PEAK)
. VOLTAGEM DE SAÍDA 50V
DIODOS DE SUPRESSÃO INTEGRADA PARA
CARGAS INDUTIVAS
. SAÍDAS PODEM SER PARALELADAS PARA
CORRENTE SUPERIOR
. ENTRADAS COMPATÍVEIS TTL / CMOS / PMOS / DTL
ENTRADAS OPCIONAIS PINTADAS PARA
SIMPLIFIQUE O LAYOUT
DESCRIÇÃO
O ULN2001A, ULN2002A, ULN2003 e
ULN2004Aare alta tensão, alta corrente darlington
matrizes cada contendo sete coletor aberto darlington
pares com emissores comuns. Cada canal
avaliado em 500mA e pode suportar correntes de
600mA. Os diodos de supressão são incluídos para indução
condução de condução e as entradas são fixadas em frente
as saídas para simplificar o layout da placa
Estes dispositivos versáteis são úteis para conduzir
gama de cargas, incluindo solenóides, relés de motores DC,
LED exibe lâmpadas de filamento, cabeça de impressão térmica
buffers de alta potência.
O ULN2001A / 2002A / 2003A e 2004A são fornecidos
em pacotes DIP de plástico de 16 pinos com um
leadframe para reduzir a resistência térmica. Eles são
disponível também no pacote de pequena escala (SO-16)
ULN2001D / 2002D / 2003D / 2004
