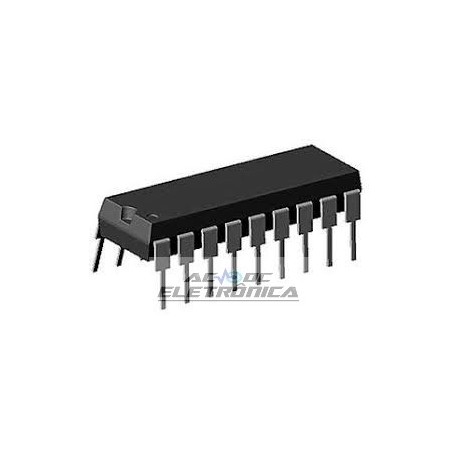

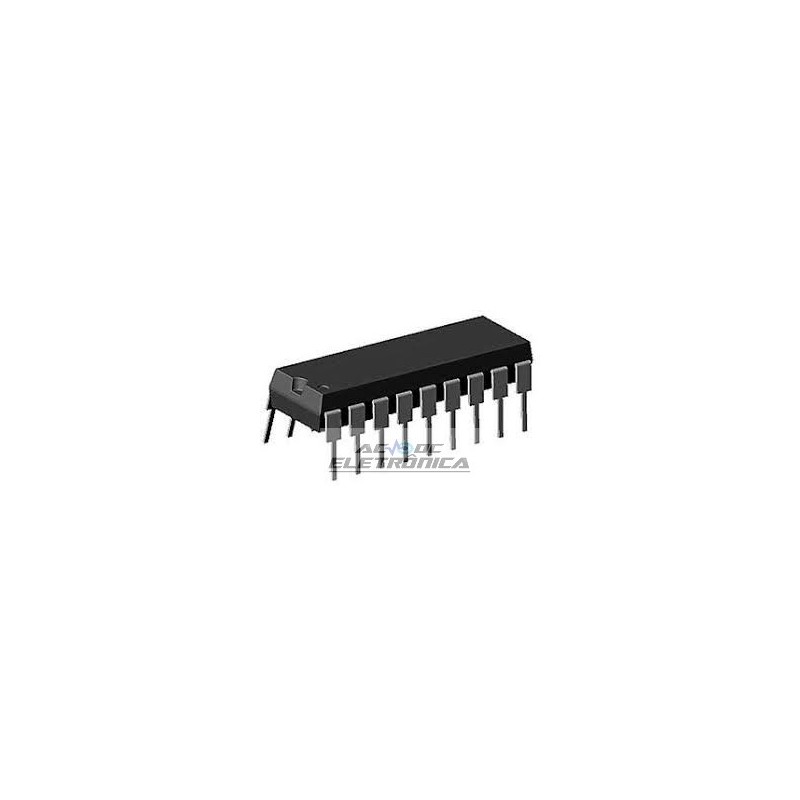

Circuito integrado ULN2803A

Circuito integrado ULN2803A

DARLINGTON TRANSISTOR ARRAY
Corrente nominal do coletor de 500 mA
Saída)
Saídas de alta tensão. . . 50 V
Diodos de fixação de saída
  Entradas compatíveis com vários tipos de
Lógica
Aplicativos de driver de relé
Compatível com a série ULN2800A
descrição / informações sobre pedidos
O ULN2803A é um Darlington de alta voltagem e alta corrente
matriz de transistores. O dispositivo consiste em oito pares npn Darlington
que apresentam saídas de alta voltagem com braçadeira de cátodo comum
diodos para comutar cargas indutivas. A classificação corrente-coletor de
cada par de Darlington é de 500 mA. Os pares de Darlington podem ser
conectado em paralelo para maior capacidade de corrente.
As aplicações incluem drivers de relé, drivers de martelo, drivers de lâmpadas, drivers de exibição (LED e descarga de gás), linha
drivers e buffers lógicos. O ULN2803A possui um resistor de base de série de 2,7 kO para cada par de Darlington para operação
diretamente com dispositivos TTL ou 5-V CMOS
