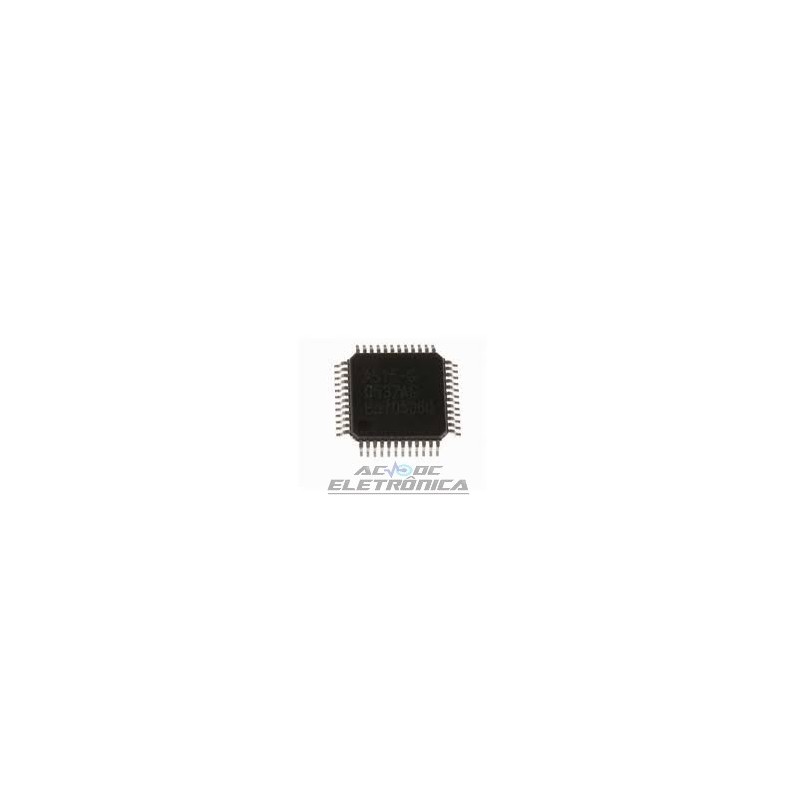

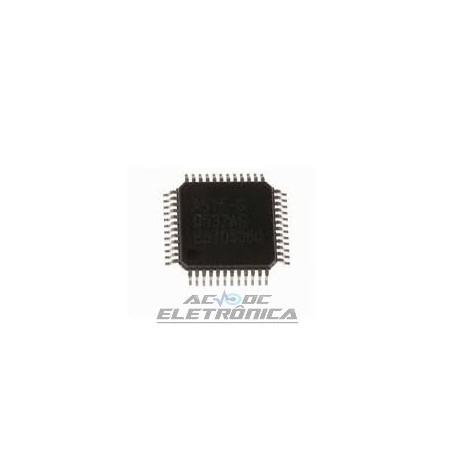

Circuito integrado UPD16311GC SMD

Circuito integrado UPD16311GC SMD

1/8- to 1/16-DUTY FIPTM VFD CONTROLLER/DRIVER
O uPD16311 é um controlador / driver FIP (Painel Indicador Fluorescente ou Display Fluorescente a Vácuo) que é
conduzido em um fator de serviço de 1/8 a 1/16. Consiste em 12 linhas de saída de segmento, 8 linhas de saída de grade, 8 saídas de segmento / grade
linhas de transmissão, uma memória de exibição, um circuito de controle e um circuito de verificação de chave. Os dados seriais são inseridos na uPD16311 através de um
interface serial de três linhas. Este controlador / driver FIP é ideal como um dispositivo periférico de um microcomputador de chip único.
CARACTERÍSTICAS
• Muitos modos de exibição (12 segmentos e 16 dígitos para 20 segmentos e 8 dígitos)
• digitalização chave (12 4 matrizes)
• Circuito de dimerização (oito etapas)
• Saída de alta voltagem (VDD 35 V max).
• Portas LED (5 canais, 20 mA máx.).
• Porta de entrada para fins gerais (4 bits)
• Nenhum resistor externo necessário para as saídas do driver (saída de dreno aberto P-ch + saída do resistor pull-down)
• interface serial (CLK, STB, DIN, DOUT)
