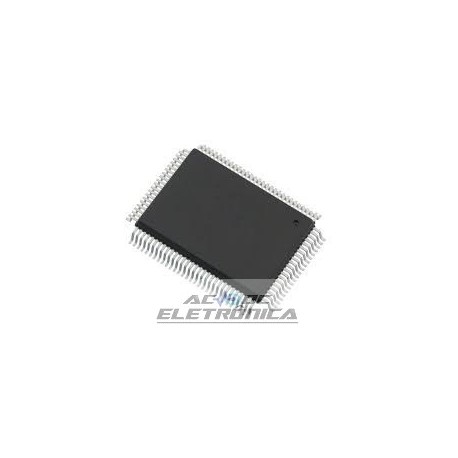

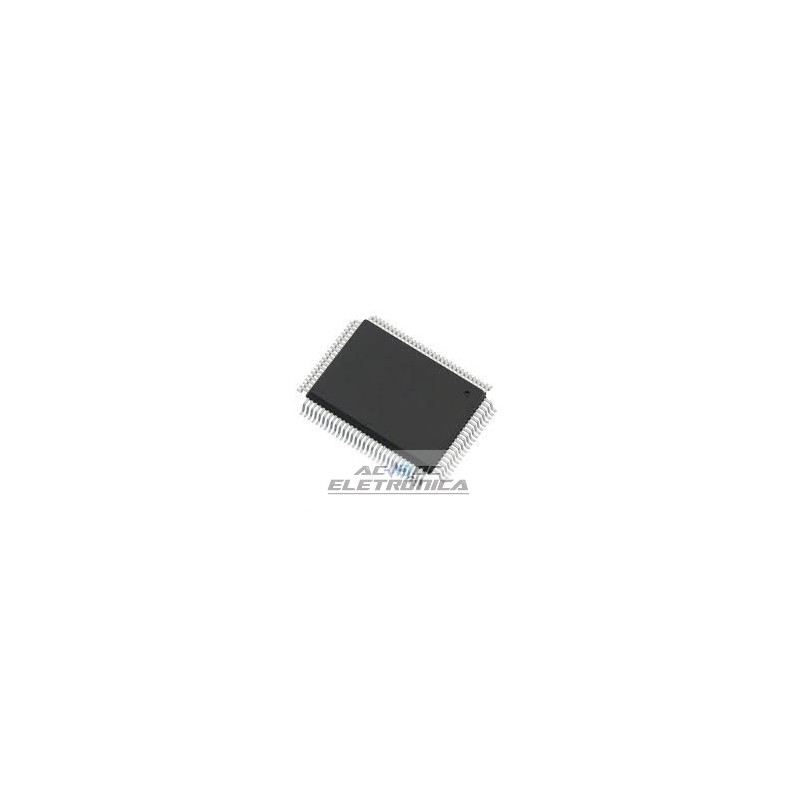

Circuito integrado UPD17012GF - 555

Circuito integrado UPD17012GF - 555  QFP 64 pinos

(14 × 20 mm, 1.0 mm pitch)

PLL FREQUENCY SYNTHESIZER AND CONTROLLER FOR FM/MW/LW TUNER AUTOMOBILE APPLICATION

O µPD17012GF-058 é um chip CMOS LSI projetado para uso em sintonizadores FM / MW / LW utilizando uma freqüência PLL
design de sintetizador para aplicações em todo o mundo.
O dispositivo incorpora um controlador de sintetizador de freqüência PLL, prescaler e contador de freqüência. O dispositivo
permite sistemas estéreo removíveis e é ideal para uso em circuitos de controle de volume eletrônico para automóveis
aplicações, sintonizadores FM / MW / LW de alto desempenho com um relógio e aplicações similares onde as dimensões compactas
É essencial.
CARACTERÍSTICAS
• Capaz de receber transmissões de estações em todas as bandas de FM e MW do mundo, bem como as
Banda LW
• Aplicável para conversão de AM
• Muitas funções predefinidas, incluindo sintonização manual, sintonização automática (busca, varredura) e varredura de memória predefinida
• Memória predefinida independente com seis botões: até 18 estações FM (seis estações, cada uma permitindo a configuração de FM1,
FM2 e FM3), até 12 estações MW (seis estações, cada uma permitindo a configuração de MW1 e MW2), e até seis
Estações LW
• Memória do último canal para três estações FM, duas estações MW e uma estação LW
• Display ST (estéreo) (o display ST também é suportado pela banda MW).
• Exibição e controle de saída de MTL (METAL)
• Função de memória pré-configurada automaticamente
• exibição “” (disco compacto) / “” (fita cassete)
• saída de controle LOUD (loudness) e exibição
• função de relógio para exibição de relógio de 12 ou 24 horas
• Compatível com o controlador / controlador LCD externo (µPD7225)
• Prescaler embutido e contador de frequência
• Função de recepção de sinal do controle remoto (quando o µPD6121 é usado para transmitir sinais)
• Teclas destacáveis (ou seção de teclas) e painel LCD
• função de controle de volume eletrônico (compatível com o barramento I2C)
• função de alarme
