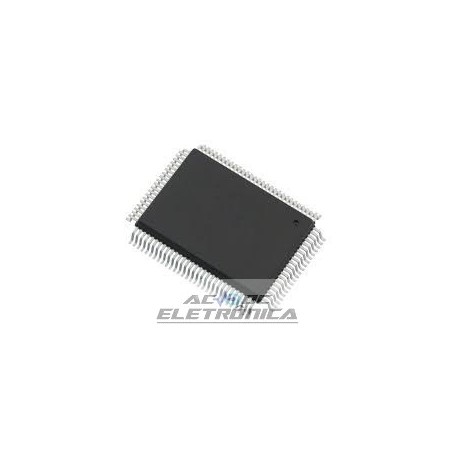

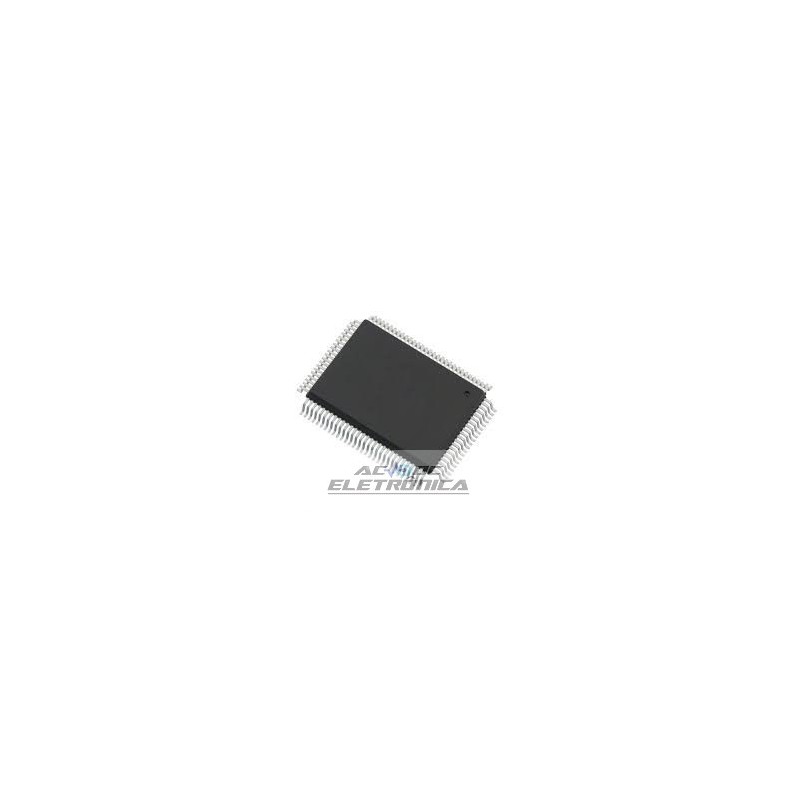

Circuito integrado UPD75516GF 181

Circuito integrado UPD75516GF 181

4-BIT, SINGLE-CHIP CMOS MICROCOMPUTER WITH EXTENSIVE I/O AND A/D CONVERTER

DESCRIÇÃO
O µPD75516 é um produto da série 75X (de microcomputadores de chip único de 4 bits). A série 75X tem um
arquitetura comparável à dos microcomputadores de 8 bits.
O µPD75516 possui capacidades de processamento de alta classe como um microcomputador de chip único de 4 bits com built-in
Conversor A / D e interface serial, incluindo a capacidade de processar dados em comprimentos de 1, 4 e 8 bits além
a sua operação em alta velocidade.
Detalhes das funções são descritos no Manual do Usuário mostrado abaixo. Certifique-se de ler no design.
µPD75516 Manual do Usuário: IEM – 5049
CARACTERÍSTICAS
? Um grande número de linhas de E / S: 64 linhas (resistor de pull-up / pull-down interno especificável: 47)
? Interface serial de 8 bits integrada: 2 canais
Interface de barramento serial padrão NEC integrada (SBI)
? Conversor de AD de 8 bits integrado: 8 canais
? Operação de alta velocidade e uma função de variação do tempo de execução da instrução que é efetiva para economizar energia.
• 0,95 µs / 1,91 µs / 15,3 µs (na operação de 4,19 MHz), 122 µs (na operação de 32,768 kHz)
? Capacidade de memória de programa (ROM): 16256 × 8 bits
? Capacidade de memória de dados (RAM): 512 × 4 bits
? Poderosa função de temporizador: 4 canais
• temporizador de 8 bits / contador de eventos
• relógio temporizador
• temporizador de intervalo básico de 8 bits
• Temporizador / gerador de pulsos: PWM de 14 bits com saída variável
? Operação de relógio com consumo de energia muito baixo é possível (5 µA TYP .: durante a operação a 3 V)
Dispositivos com PROM incorporada estão disponíveis (µPD75P516)
USOS
Videocassetes e CD players, telefones, câmeras, etc.
