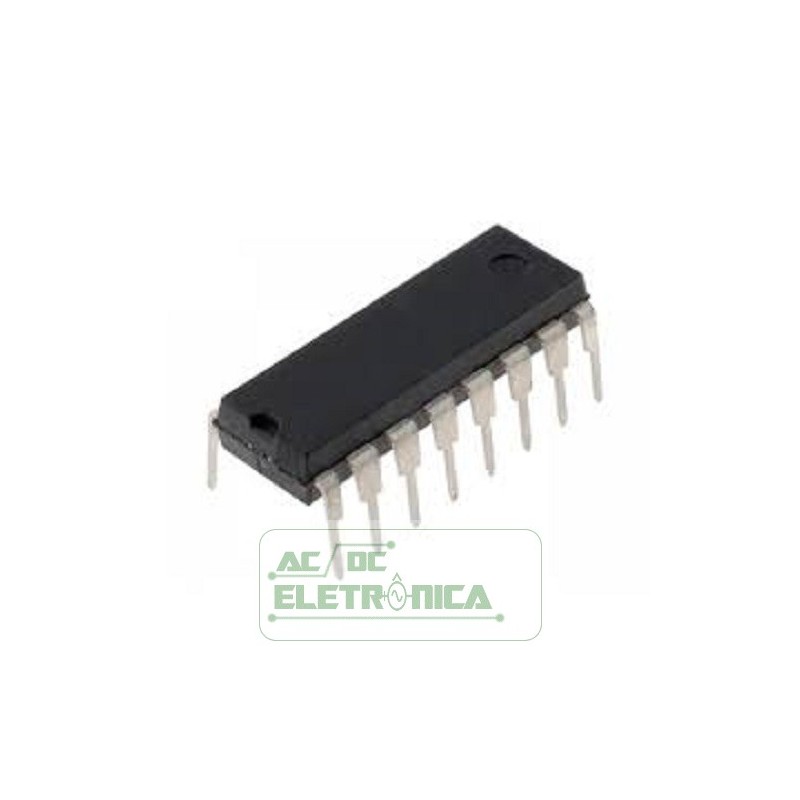

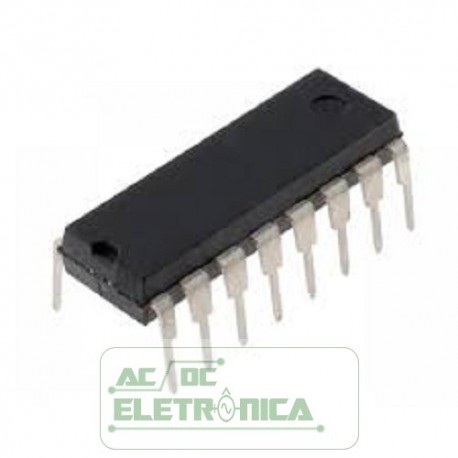

Circuito integrado UA78S40PC - DIP16

Circuito integrado UA78S40PC - DIP16

Circuito integrado UA78S40PC
uA78S40PC - = LA78S40

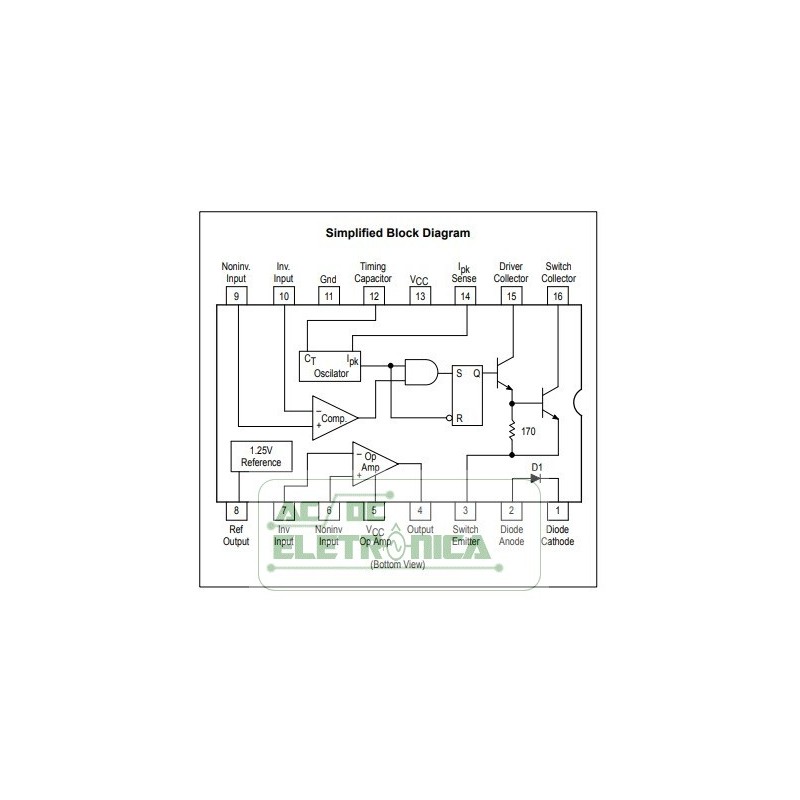

O µA78S40 é um subsistema regulador de comutação, composto por um
referência de tensão compensada por temperatura, ciclo de serviço controlado
oscilador com circuito limite de corrente ativo, comparador, alta corrente e
comutador de saída de alta tensão, capaz de 1,5 A e 40 V, potência fixa
diodo e um amplificador operacional não comprometido, que pode ser ligado ou
independente da fonte de IC. A saída de comutação pode acionar fontes externas
Transistores NPN ou PNP quando tensões maiores que 40 V ou correntes em
é necessário um excesso de 1,5 A. Alguns dos recursos são voltagem de alimentação ampla
gama, baixa corrente de espera, alta eficiência e baixa deriva. O µA78S40 é
disponível em comerciais (0 ° a + 70 ° C) e automotivo (–40 ° a + 85 ° C)
faixas de temperatura.
Alguns dos aplicativos incluem o uso em step-up, step-down e
reguladores inversores, com resultados extremamente bons obtidos em
sistemas operados.
• Saída ajustável de 1,25 V a 40 V
• Corrente de saída de pico de 1,5 A sem transistor externo
• Regulação de linha e carga de 80 dB
• Operação de alimentação de 2,5 V a 40 V
• Dreno de corrente em espera baixa
• Alto ganho, corrente de saída alta, Op A não confirmado
