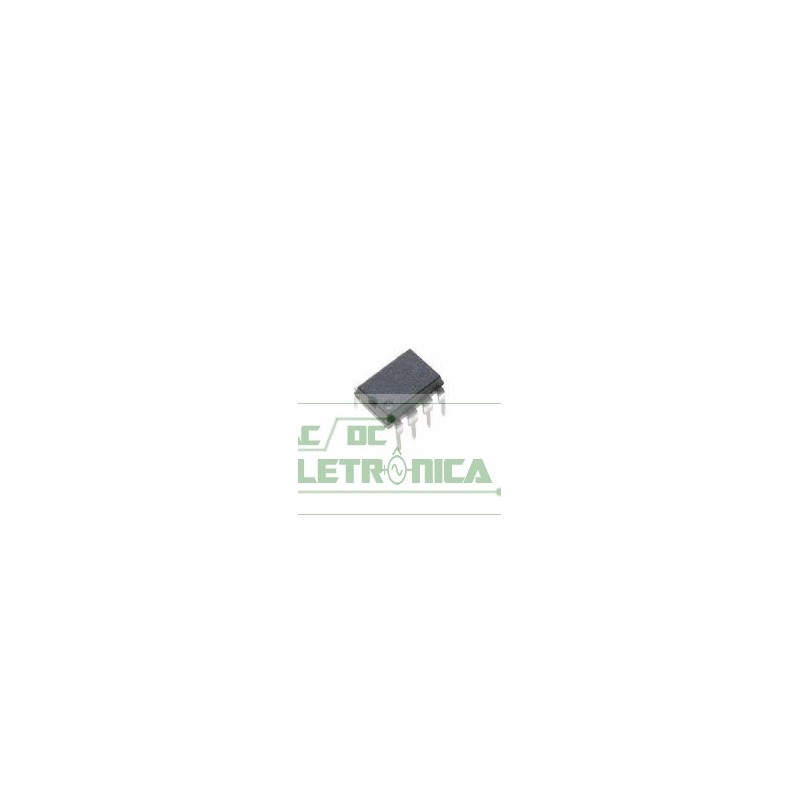

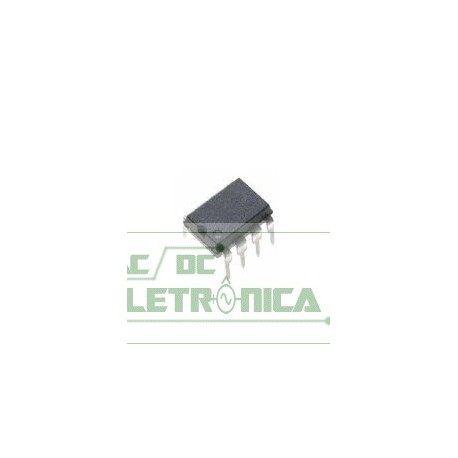

Circuito integrado UA9638CP

Circuito integrado UA9638CP

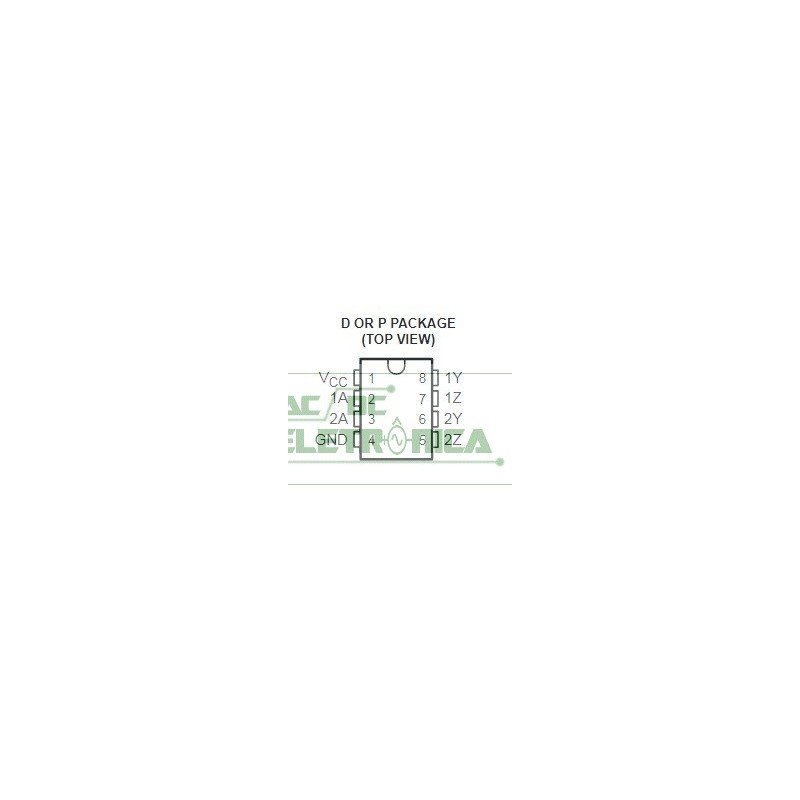

DIP 8 pinos
DRIVER DE LINHA DIFERENCIAL DE ALTA VELOCIDADE DUPLA
O uA9638C é um driver de linha diferencial de alta velocidade duplo projetado para atender ao padrão ANSI EIA / TIA-422-B. As entradas são compatíveis com TTL e CMOS e têm diodos de grampo de entrada. Os transistores presos a diodo Schottky são usados para minimizar o tempo de retardo de propagação. Este dispositivo opera com uma única fonte de alimentação de 5 V e é fornecido em um pacote de 8 pinos. O uA9638 fornece a corrente necessária para acionar cargas de baixa impedância em altas velocidades. Normalmente usado com cabeamento de par trançado e receptor (es) diferencial (es), a transmissão de dados de banda base pode ser realizada em até 15 Mbps em sistemas projetados adequadamente. O receptor de linha dupla uA9637A é comumente usado como receptor. Para velocidades de chaveamento ainda mais rápidas na mesma configuração de pino, consulte SN75ALS191. O uA9638C é caracterizado para operação de 0 ° C a 70 ° C
