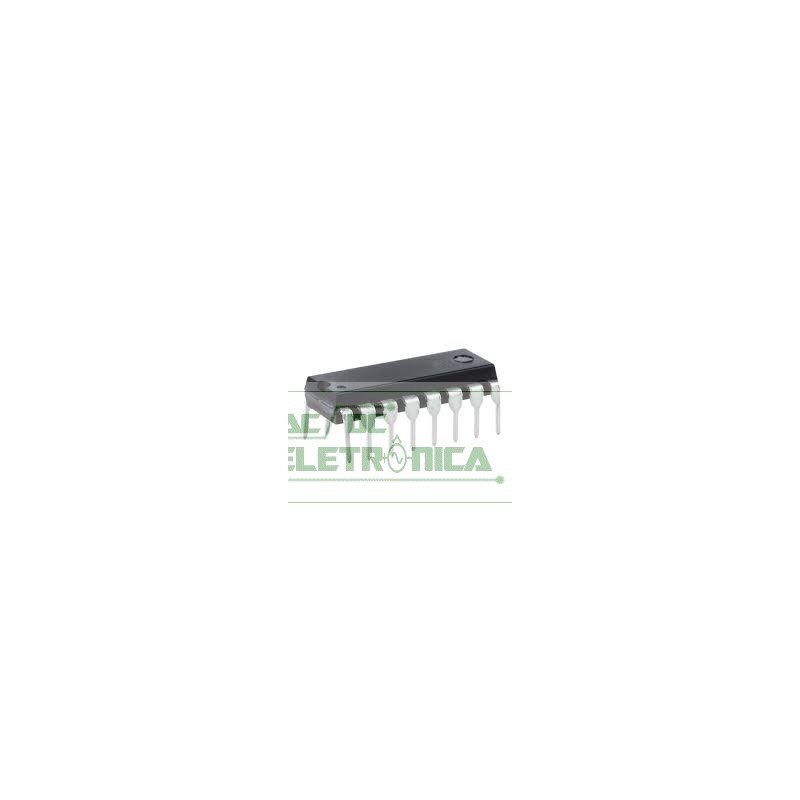

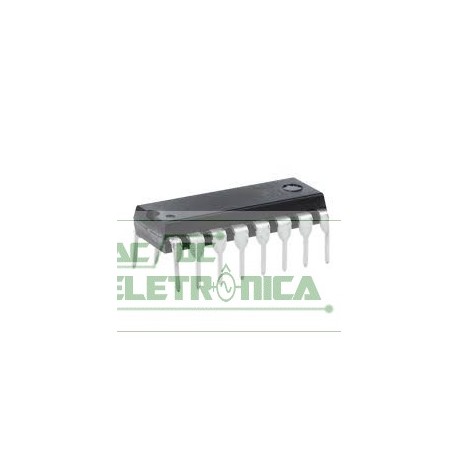

Circuito integrado UC3825N

Circuito integrado UC3825N

Circuito integrado UC3825N
High Efficiency Regulator Controller

CARACTERÍSTICAS
• Controle completo para um regulador linear de alta corrente e baixa queda • Tensão de saída fixa de 5 V ou ajustável • Limitação precisa de corrente de 2,5 A com rebatimento • Resistor de detecção de corrente interna • Sensor remoto para melhor regulação de carga • Desligamento externo • Bloqueio de subtensão e proteção de tensão reversa
•Proteção de desligamento térmico
•Pacote Mini-Dip de 8 pinos (montagem em superfície também disponível
DESCRIÇÃO
As famílias de controladores lineares UC1835/6 são otimizadas para o projeto de reguladores lineares de baixo custo e baixa queda. Usando um passelement externo, tensões de queda inferiores a 0,5V são prontamente obtidas. Esses dispositivos contêm um amplificador de erro de alto ganho, um driver de saída de 250mA e uma referência de precisão. Além disso, a detecção de corrente com retrocesso fornece uma corrente de saída de pico de 2,5 A caindo para menos de 0,5 A em curto-circuito. Esses dispositivos estão disponíveis em versões fixas de 5 V (UC1835) ou ajustáveis (UC1836). Na versão fixa de 5 volts, as únicas peças externas necessárias são um elemento de passagem externo, um capacitor de saída e um capacitor de compensação. Na versão ajustável, a tensão de saída pode ser definida entre 2,5 V e 35 V com dois resistores externos. Recursos adicionais desses dispositivos incluem bloqueio de subtensão para inicialização previsível, desligamento térmico e limitação de corrente de curto-circuito para proteger o dispositivo do driver. Na versão de tensão fixa, um comparador de tensão reversa minimiza a corrente de carga reversa no caso de um diferencial negativo de entrada para saída.
